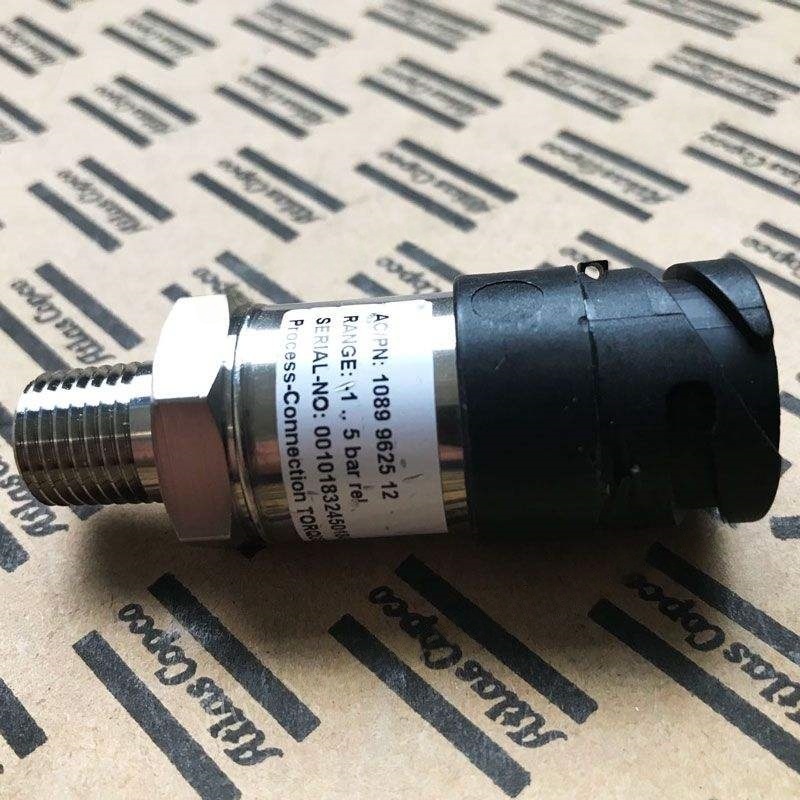

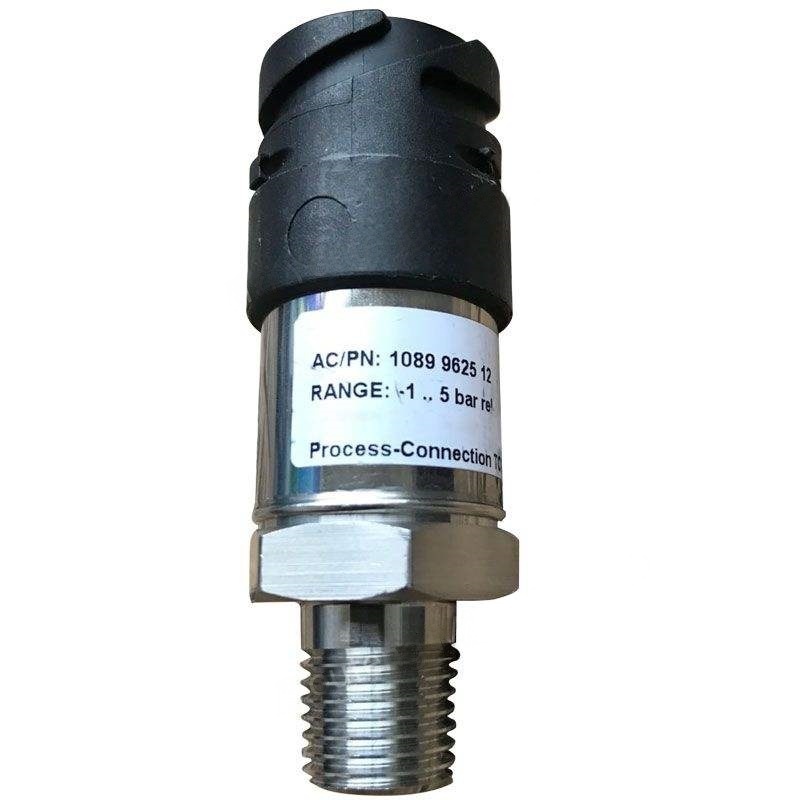

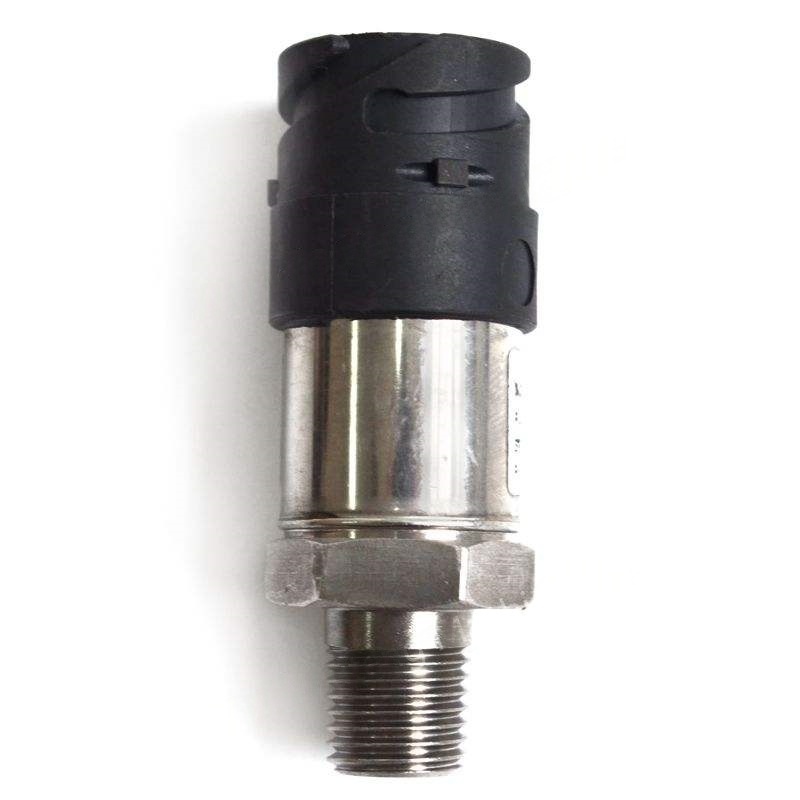

1089962512 Atlas Copco Сензор за пресоване

I. Принцип на работа

Работата на сензора за налягане се основава на превръщането на физическите ефекти. Има три общи типа:

Пиезорезистивен ефект: Стойността на съпротивлението на полупроводниковите материали (като силиций) се променя, когато се подлага на налягане. Промяната на съпротивлението се преобразува в сигнал за напрежение през мост на пшеничния камък.

Пиезоелектричен ефект: Някои кристали (като кварц) генерират заряди, когато са подложени на сила. Количеството на заряда се измерва, за да се получи косвено стойността на налягането.

Капацитивен ефект: Промените в налягането предизвикват промяна на разстоянието между кондензаторните плочи, като по този начин причиняват промяна в стойността на капацитета, която след това се превръща в електрически сигнал.

Iii. Основни сценарии на приложение

Контрол на налягането: Поддържайте налягането на резервоара за съхранение в рамките на зададения диапазон (като 0,6 - 0,8 MPa), автоматично разтоварете, когато налягането достигне горната граница и се рестартира, когато падне под долната граница.

Защита на безопасността: Следете налягането на отработените газове. Когато налягането надвишава границата, задействайте предпазния клапан или аварийното изключване, за да предотвратите рисковете от експлозия.

Оптимизация на енергийната ефективност: Чрез наблюдение на разликата в налягането между входа и изхода, изчислете съотношението на компресия и регулирайте мощността на двигателя за постигане на енергийно опазване.

Диагностика на повреда: Ненормалните колебания на налягането (като внезапно спад на налягането) могат да показват изтичане или повреда на клапана.

IV. Основни параметри за избор

Обхват на измерване: Изберете въз основа на работното налягане на въздушния компресор. Като цяло, той е 1,5 - 2 пъти по -голямо от работното налягане (например, ако работното налягане е 0,8 MPa, изберете диапазон от 0 - 1,6 MPa).

Степен на точност: Индустриалният клас обикновено използва ± 0,5% FS, докато лабораторното или медицинското оборудване изисква ± 0,1% FS или повече.

Изходен сигнал: Обикновено 4 - 20mA (силна антиинтерференция, подходяща за предаване на дълги разстояния), 0 - 10V (добра съвместимост).

Интерфейсен материал: За корозивни среди изберете материали от неръждаема стомана или керамичен интерфейс.

Степен на защита: Изберете IP65 или по -висока степен на защита за влажна или прашна среда.

V. Съвети за инсталиране и поддръжка

Местоположение на инсталацията:

Избягвайте да инсталирате в области с висока вибрация (например близо до двигателя) и добавете устройство за усилване на удара.

Уверете се, че интерфейсът на налягането е вертикално надолу, за да предотврати навлизането на водата на кондензацията във вътрешността на сензора.

Период на калибриране: Препоръчва се да се калибрират веднъж годишно. За приложения с висока точност калибрирайте на всеки шест месеца.

Отстраняване на неизправности:

Без изход на сигнала: Проверете дали захранването и окабеляването са разхлабени и дали сензорът е изгорен.

Колекция на голяма изходна стойност: Това може да се дължи на вибрацията на тръбопровода, средна пулсация или стареене на сензора.

Нулев дрейф: Повторно калибрирайте или сменете сензора.

Vi. Типични случаи на кандидатстване

Случай 1: Въздушният компресор на фабриката често започва и спира. Чрез наблюдение на сензор за налягане беше установено, че налягането на резервоара за съхранение се колебае твърде много. След регулиране на позицията на инсталацията на сензора и оптимизиране на PID параметрите, честотата на стартовия стоп намалява с 30%, удължавайки живота на оборудването.

Случай 2: Медицинските въздушни компресори използват пиезорезистивни сензори (± 0,05% FS), за да гарантират, че изходното налягане е стабилно при 0,3 - 0,4 MPa, отговарящо на строгите изисквания на медицинските изделия.

Vii. Бъдещи тенденции

Интелигенция: Интегрирайте микропроцесорите, поддържайте цифровата комуникация (като MODBUS) и функциите за самодиагностика.

Интернет на нещата (IoT): Свържете се с облачните платформи, за да постигнете отдалечен мониторинг и поддръжка на прогнозиране.

Ниска консумация на енергия: Използвайте MEMS технологията, за да намалите консумацията на енергия, подходяща за преносими устройства с батерия.
