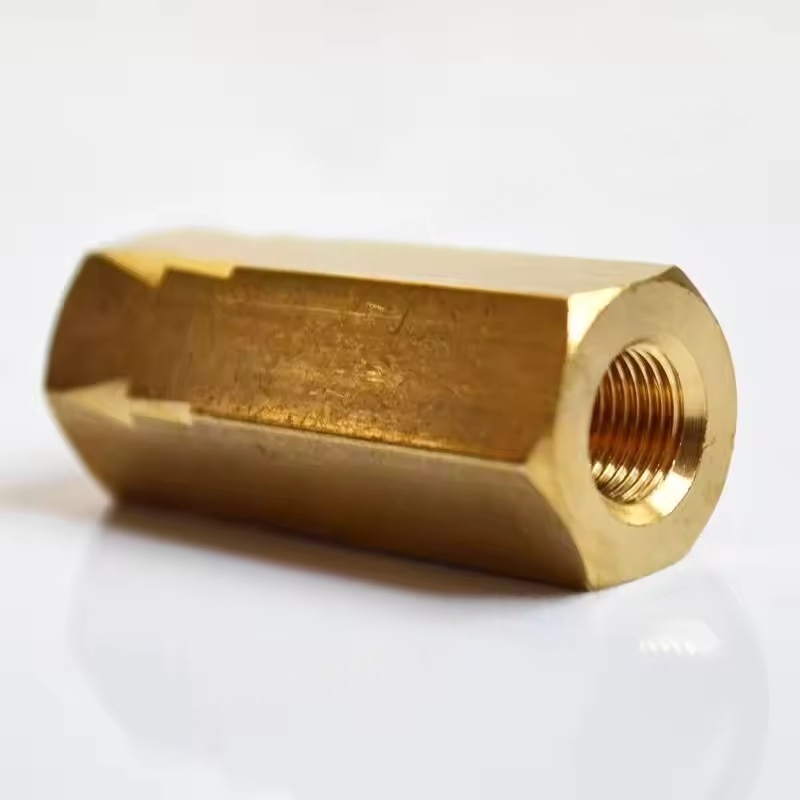

1. Клаповото корпус на монтажа на непокорната клапа на въздушния компресор
Функция: Като външната обвивка на целия монтаж, тя побира вътрешните компоненти на ядрото и свързва тръбопроводите.
Материал: Избрани въз основа на работното налягане и средните характеристики, общите материали включват чугун (подходящи за условия на ниско налягане), отливка (средно високо налягане) и неръждаема стомана (за корозивна среда като хранителната и фармацевтичната промишленост).
СТРУКТУРА: Обикновено при пряк или десен ъгъл, той има течни канали вътре, за да осигури гладко преминаване на въздушния поток.
2. Ядрото на клапана (клапан диск) на сглобяването на клапана на въздушния компресор на въздушния компресор
Функция: Контролира посоката на въздушния поток, което позволява само еднопосочен поток (от изхода на въздушния компресор до резервоара за съхранение или тръбопроводите надолу по веригата) и предотвратява обратния поток.
Общи видове:
Клапанът на клапана Тип на повдигането: Придвижва се нагоре и надолу по оста на тялото на клапана, има добри характеристики на уплътняване, подходящ за тръбопроводи с малък диаметър.
Клапанът на клапана тип люлка: Отваря се чрез въртене около оста на шарнира, има ниско съпротивление, подходящо за сценарии с висок поток, голям диаметър.
Клапанът тип клапан с топка: Запечатва през силата на самостоятелното тегло или пружината на топката, има проста структура и бърза реакция.
Материал: Изработен най-вече от устойчиви на износване метали (като месинг, пластично желязо), някои сценарии с висока точност използват инженерни пластмаси (като Polytetrafluoroethylene), за да подобрят ефективността на уплътняване.
3. Уплътнителни компоненти на сглобяването на клапана на въздушния компресор на въздушния компресор
Функция: Гарантира херметиката, когато ядрото на клапана е в контакт със седалката на клапана, предотвратявайки изтичането.
Общи материали:
Нитрил бутадиен каучук (NBR): Добра устойчивост на маслото, подходяща за обикновени системи за въздушен компресор.
Fluororubber (FKM): Устойчив на високи температури и химическа корозия, подходящ за високотемпературна или специална средна среда.
Метална уплътняваща повърхност: Постига уплътняване през прецизно обработените метални контактни повърхности, подходящи за условия на високо налягане, високотемпературни условия.
4. Пружини на сглобяването на клапана на въздушния компресор на въздушния компресор
Функция: Осигурете силата на отскок, за да направите ядрото на клапана плътно да се прилепва към седалката на клапана, когато няма въздушен поток напред, постигане на уплътняване.
Характеристики: Пролетната еластичност трябва да съответства на работното налягане в системата - твърде много еластичност ще увеличи устойчивостта на въздушния поток, твърде малко може да доведе до лошо запечатване.
Материал: Обикновено изработена от неръждаема стомана, за да се предотврати ръжда и повреда във влажна или мазна среда.
5. Седалка на клапана на сглобяването на клапана на въздушния компресор на въздушния компресор
Функция: Оформя уплътняваща двойка с ядрото на клапана, като е ключовата контактна повърхност за предотвратяване на обратния въздушен поток.
Характеристики: Повърхността трябва да бъде прецизно обработена (като полиране), за да се гарантира прилягането на ядрото на клапана, някои седалки на клапаните могат да бъдат заменени за лесна поддръжка.

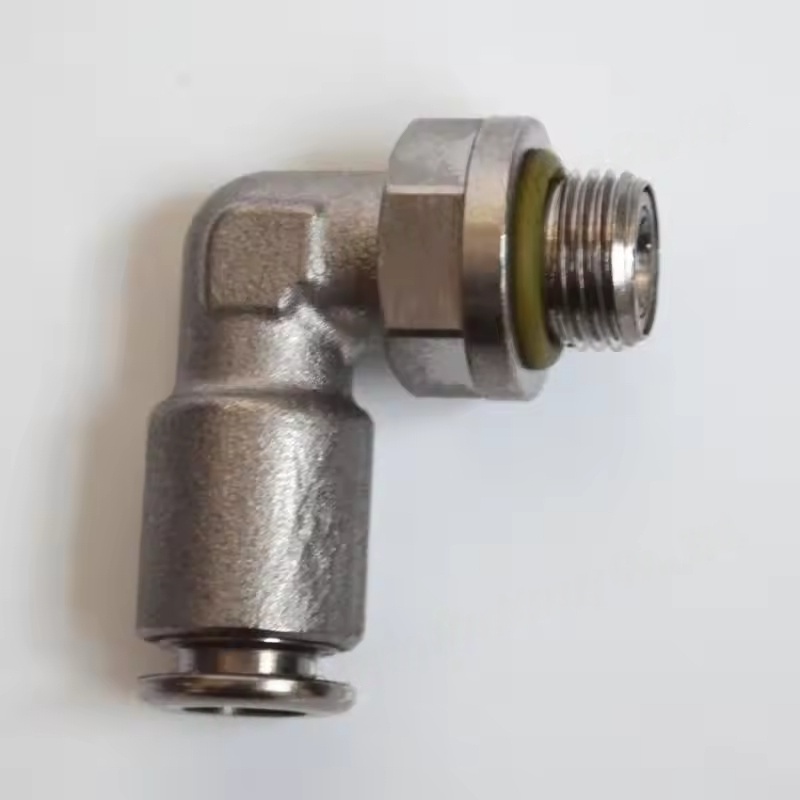

6. Свържете интерфейси на сглобяването на клапана на въздушния компресор на въздушния компресор
Функция: Свързва изпускателния порт на въздушния компресор с тръбопроводите надолу по веригата (като резервоари за съхранение, сушилни и т.н.).
Общи форми:
Резбовани интерфейси (вътрешна нишка / външна нишка): като G нишка, NPT нишка, подходяща за малки диаметри (≤dn50).
Фланец интерфейси: Подходящ за тръбопроводи с голям диаметър, осигуряващи твърда връзка и силно уплътняване.
Заваръчни интерфейси: Подходящ за сценарии за високо налягане, високо вибрация, изискващи професионална инсталация за заваряване.
Основни функции на сглобяването на клапана на въздушния компресор на въздушния компресор
Предотвратяване на обратния поток: Предотвратяване на сгъстения въздух в резервоара за съхранение не се стича обратно към основния блок на въздушния компресор, когато той е спрян, като се избягва обратното въртене на основното устройство или смазващото масло се натиска в цилиндъра.
Защита на системата: Предотвратяване на кондензатната вода или примеси от оборудването надолу по веригата (като сушилни, филтри) да се влива обратно във въздушния компресор, намалявайки риска от повреда.
Поддържайте налягането на системата: Гарантира стабилността на налягането в резервоара за съхранение след изключване, като се избягва честото стартиране на въздушния компресор.
