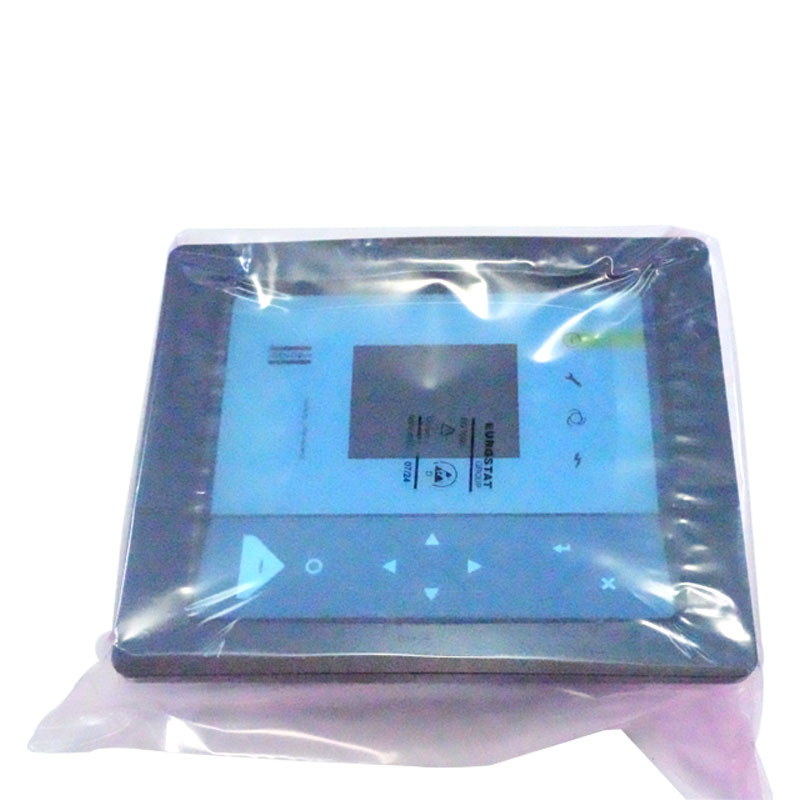

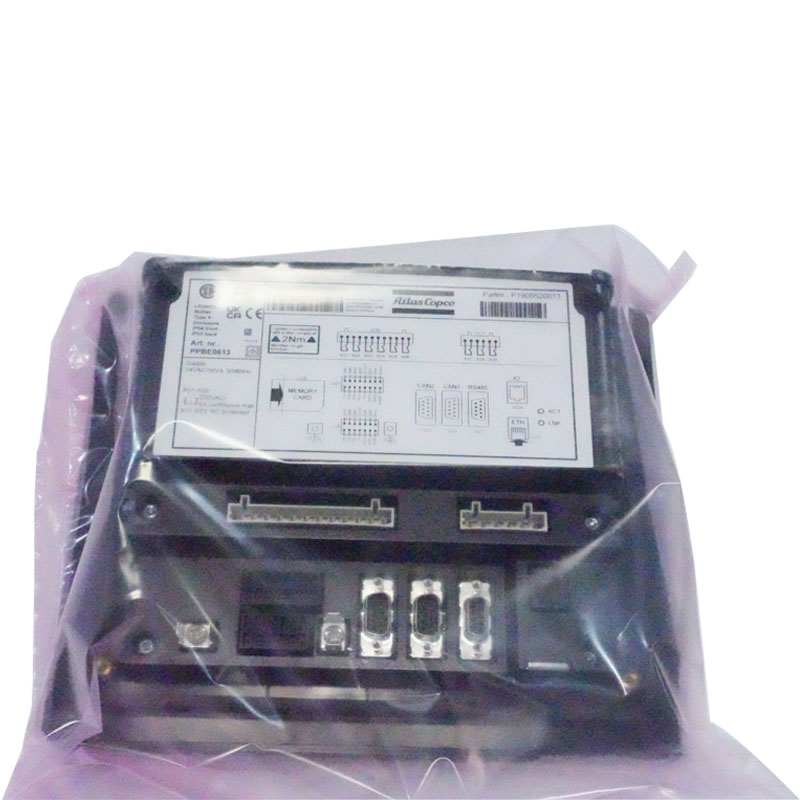

1900520013 Atlas Copco Parts Compressor Controller

I. Ерозия на околната среда

Замърсяване с прах и влага

Въздушните компресори работят във фабрични работилници, строителни площадки и др. Ако не са правилно защитени, прахът, маслото и влагата ще нахлуят в вътрешните компоненти на контролера:

Прахът се натрупва по повърхността на платката, причинявайки компонент късо съединение или лошо разсейване на топлината;

Във влажна среда (относителна влажност> 85%) медното фолио на платката ще се окисли и ще се корозира, особено по време на дъждовни сезони или в зони с висока способност, което води до контрол на сигнала и неизправности в бутоните.

Проучване на случая: Контролер без защитен корпус, работещ в работилница за натоварване с прах в продължение на 1-2 години, често изпитвайки реле за пръскане и трептене на екрана на дисплея поради натрупания прах на платката.

Въздействие върху висока температура и вибрации

Когато контролерът е близо до основните компоненти на разсейването на единица или топлината и остава в среда над 50 ° C (повече от номиналната работна температура с 40 ° C), той ще ускори стареенето на кондензатори, чипове и т.н., и ще съкрати живота им (за всеки 10 ° C повишаване на температурата, живота на електронните компоненти може да бъде наполовина);

Високо-честотната вибрация по време на работата на въздушния компресор ще доведе до хлабаво окабеляване вътре в контролера и изсушени спомени, особено когато не е здраво фиксирано, което ще доведе до лош контакт с захранване и прекъснати сензорни сигнали.

II. Аномалии на вериги и проблеми с мощността

Колебания на напрежението и въздействието на скока

Фабричната захранваща мрежа има сложни натоварвания (като заваръчни машини, голям начален стоп на двигателя), което лесно може да причини внезапни напрежения или мигновени скокове с високо напрежение:

Ниското напрежение (под номиналното напрежение с 15%) ще доведе до недостатъчно захранване на процесора на контролера, разстройство при експлоатация на програмата и загуба на данни;

Пренапрежението с високо напрежение (като Lightning Strikes, превключване на електрическа мрежа) могат да пробият модула за захранване и стабилизирането на напрежението, като директно изгаряйки платката.

В сценарии без стабилизирано устройство за захранване или защита на пренапрежение, степента на отказ на контролера ще се увеличи с повече от 30%.

Късо съединение и разломи на претоварване

Старите външни линии и неправилно окабеляване на сензора (като свързване на 220V захранване към 5V сигналния терминал) могат да доведат до входната верига на контролера до късо съединение, изгаряне на предпазители или основни чипове;

Когато задействащите елементи (като соленоидни клапани, релета) претоварват, обратната електромотивна сила може да пробие през изходния портове на контролера, причинявайки повреда на контролния сигнал.

Iii. Дефекти на стареене на компоненти и качество

Естествено стареене на основните компоненти

След 3-5 години употреба, електролитичният кондензатор (отговорен за филтрирането и стабилизирането на напрежението) в контролера постепенно ще изсъхне, капацитетът му ще намалее, което води до увеличаване на пулсацията на захранването и нулиране на процесора, дисплей трептене;

Релейни контакти, които често се активират (като тези в често стартирани и спряни въздушни компресори), ще станат лошо проводими поради изгарянето на дъгата, проявени като „издадени команди, но никакви действия от задействащия елемент“ (като невъзможност за зареждане/разтоварване).

Дефекти на проектиране или производство

Контролерите с ниска цена могат да използват по-ниски компоненти (като фалшиви кондензатори, чипове с ниска спецификация) или да имат неразумни дизайни на вериги (като лошо оформление на разсейване на топлина, липсващи защитни вериги), които са предразположени към ранна повреда дори по време на нормална употреба;

Проблеми с съвместимостта: Някои контролери на трети страни не съвпадат добре със сензорите и задвижващите механизми на въздушния компресор и могат да причинят програмни сривове поради конфликти на сигнали след дългосрочна работа.

IV. Неправилна употреба и поддръжка

Неправилни настройки на параметрите и оперативни грешки

Непрофесионалистите на случаен принцип модифициращи параметрите на контролера (като праг на защита от претоварване, горната и долната граница на налягането) могат да доведат до загуба на защитната си функция или дори да задействат вътрешно програмно разстройство поради логически конфликти;

Насилствено изключването (не след нормалната процедура за изключване) може да доведе до повреда на съхранените данни на контролера, което го прави неспособен да зареди програмата при стартиране.

Отказ на окабеляване и сензорни неизправности, водещи до увреждане на компонентите

Когато сензори (като сензори за налягане, температурни сонди) късо съединение или възраст, ако контролерът няма верига за защита от свръхток, той може да изгаря модула за придобиване на сигнала;

Неправилното външно окабеляване (като свързване на моторни проводници към сигналните клеми на контролера) ще причини директно проникване на високо напрежение, изгаряйки слаби електрически компоненти.

Липса на редовно почистване и проверка

Неспазването на петна от прах и масло върху повърхността на контролера за дълго време ще запуши дупките за разсейване на топлината, причинявайки прекомерна вътрешна температура;

Ако терминалите за окабеляване не се проверяват редовно, разхлабените проводници могат да причинят искри, което може да повреди крайния блок или платката.
