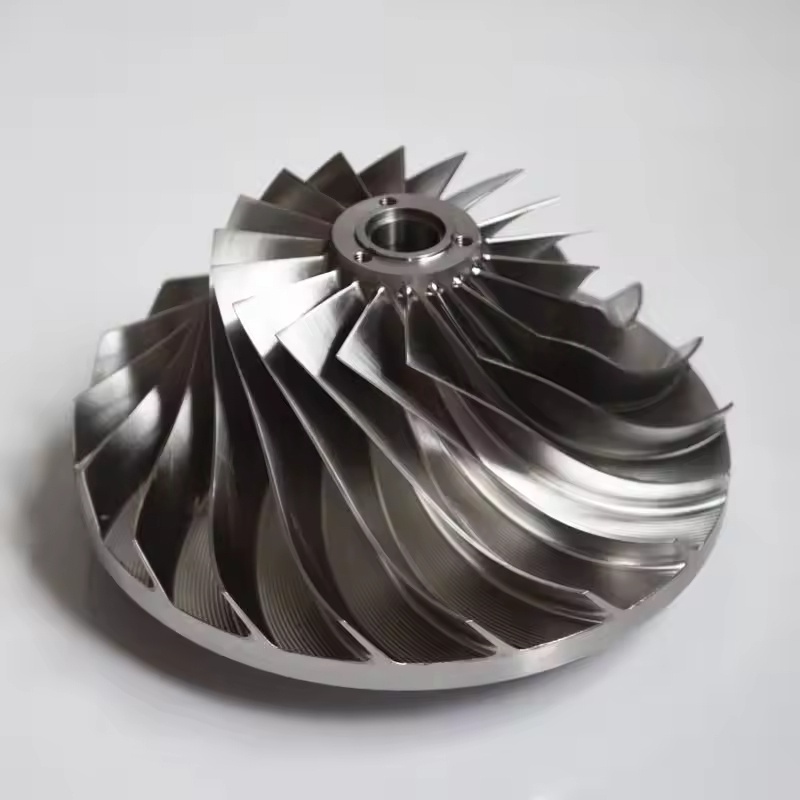

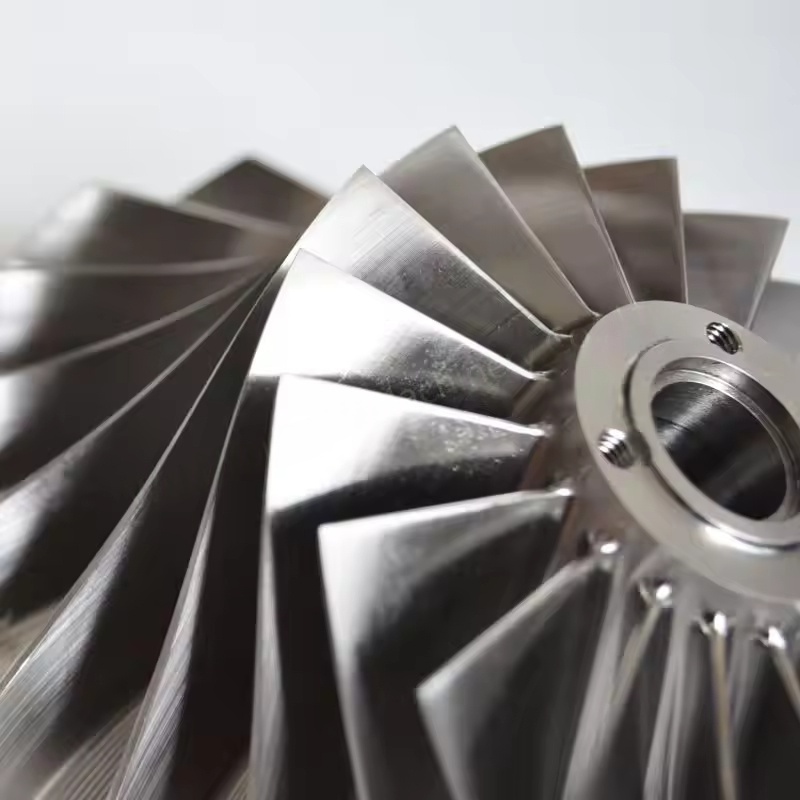

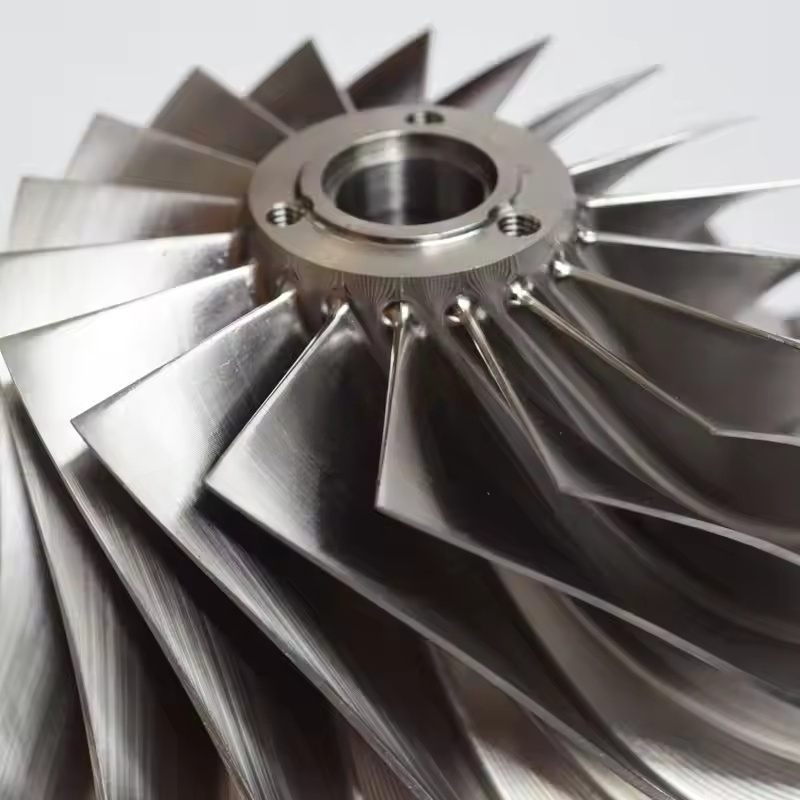

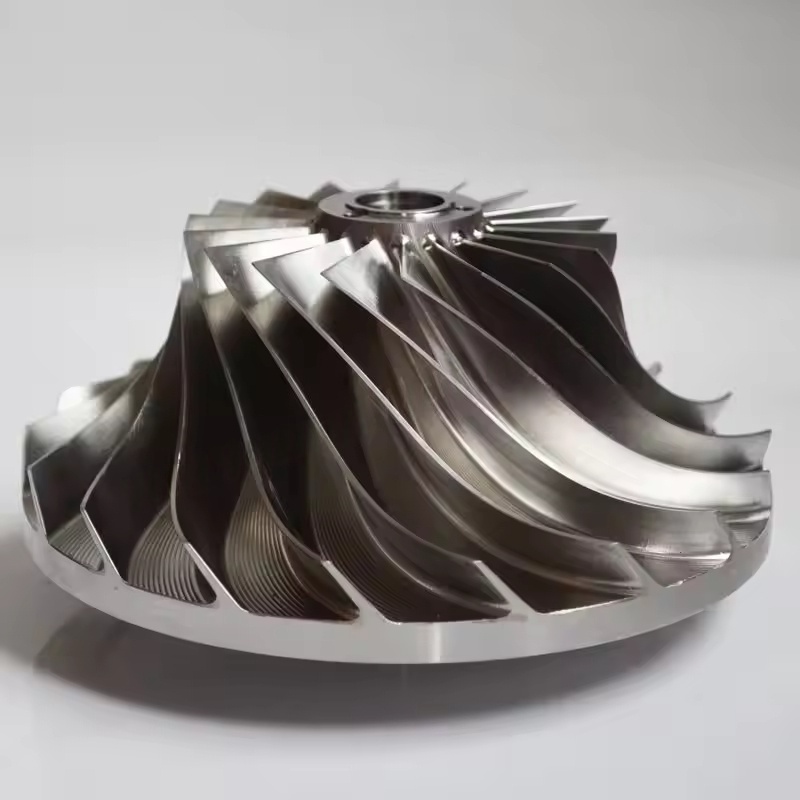

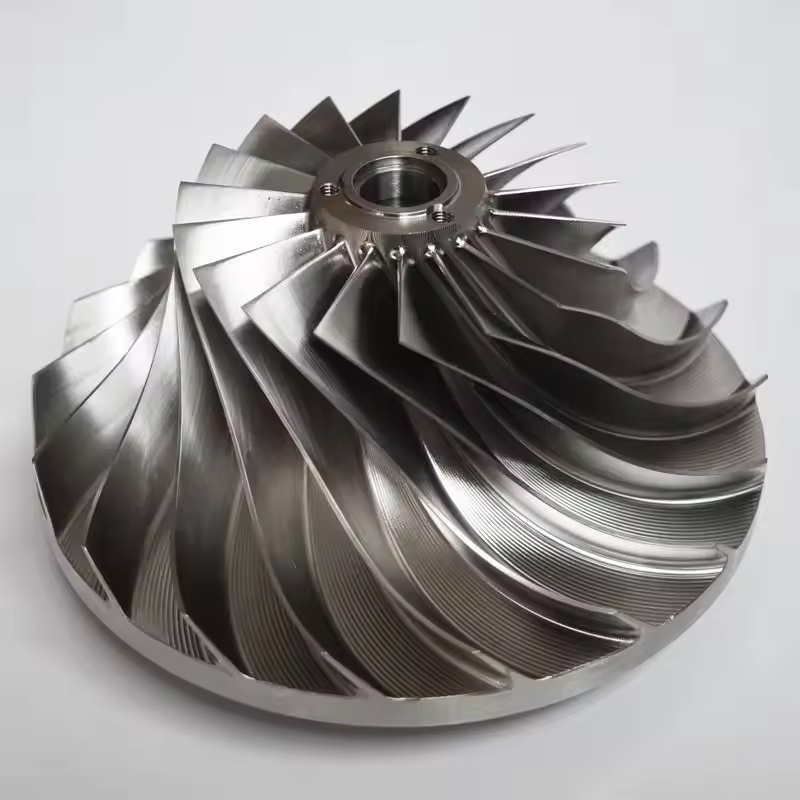

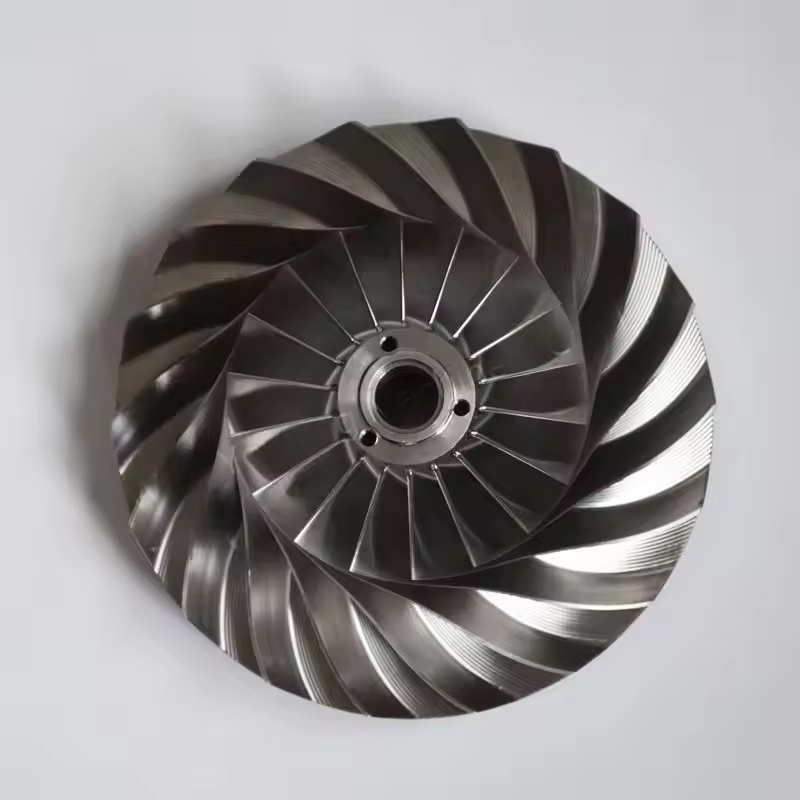

Колелото на колелото за зъбно колело в центробежните въздушни компресори на Atlas Copco. 1. Основна функция
Колелото се върти с висока скорост (обикновено хиляди до десетки хиляди революции в минута), използвайки центробежна сила за ускоряване и компресиране на въздуха, влизащ в работното колело, превръщайки механичната енергия в кинетичната енергия и енергията на налягане на газа, което е ключовата връзка за постигане на въздушна компресия. В многоетапната структура на компресия на центробежни въздушни компресори, работното колело трябва да се комбинира с дифузори, завои и други компоненти, за да се увеличи постепенно налягането на газ до целевата стойност.
2. Характеристики на колело с висока алуминий
Предимства на материалите: Изработен от алуминий с висока якост (като алуминий в аерокосмическия клас), той има характеристиките на ниската плътност и лекото тегло, което може значително да намали инерционната сила и натоварването на вала по време на въртенето на работното място, намалява загубата на енергия и е подходящо за средно и ниско налягане, работни условия със средна скорост.
Производителност на обработката: Алуминият е лесен за обработка във форма и може да реализира сложни дизайни на повърхността на острието (като назад извити остриета), оптимизиране на канала на въздушния поток, намаляване на загубата на потока и подобряване на ефективността на компресия.
Сценарии на приложение: Често се използват в средни и нискомощни центробежни въздушни компресори или при сценарии, при които има по-високи изисквания за леки тежест и контрол на потреблението на енергия.
3. Характеристики на металообработването
Избор на материали: Използвайте най-вече сплавна стомана с висока якост (като хром-молибден стомана, сплави на никелова основа) или титанови сплави, с отлична устойчивост на високотемпературна и високо налягане, механична якост и устойчивост на умора, далеч по-висока от алуминия, способен да издържи по-голям ротационен стрес.
Приспособимост на състоянието на работа: Подходящ за големи центробежни въздушни компресори с висока скорост на въртене и високо съотношение на компресия или индустриална среда с по -висока средна температура и примеси на следи (като например в химическата и захранващата промишленост), способен да натоварва суровите механични и термични натоварвания за дълго време.
Стабилност: Металният материал има по-добра твърдост, по-силна способност за потискане на вибрациите по време на въртене с висока скорост, което спомага за намаляване на шума на устройството и удължаване на живота на свързаните компоненти като лагери.
4. Характеристики за проектиране и производство
Аеродинамична оптимизация: Формата на лопатките на работното колело (като наклон напред, огъване назад, радиално), ъгли на входящите и изхода, диаметъра на колелото и др., Всички се оптимизират чрез симулация на динамика на течността (CFD), за да се осигури гладък въздушен поток, намаляване на вихровите и ударни загуби и подобряване на ефективността на изолацията.
Прецизна обработка: Използвайте обработката на връзки с пет оси, като цяло коване и т.н., за да гарантирате точността на размера и динамичната ефективност на баланса на работното колело, избягвайте вибрациите над стандартите поради неравномерното разпределение на масата и осигурете безопасна работа.
Корозионно лечение: Някои метални повърхности на колело ще претърпят хромирано покритие, керамично пръскане и др., За да се подобри устойчивостта на корозия и устойчивост на износване, подходяща за сгъстена въздушна среда с по -високо съдържание на влага или лека корозивност.
