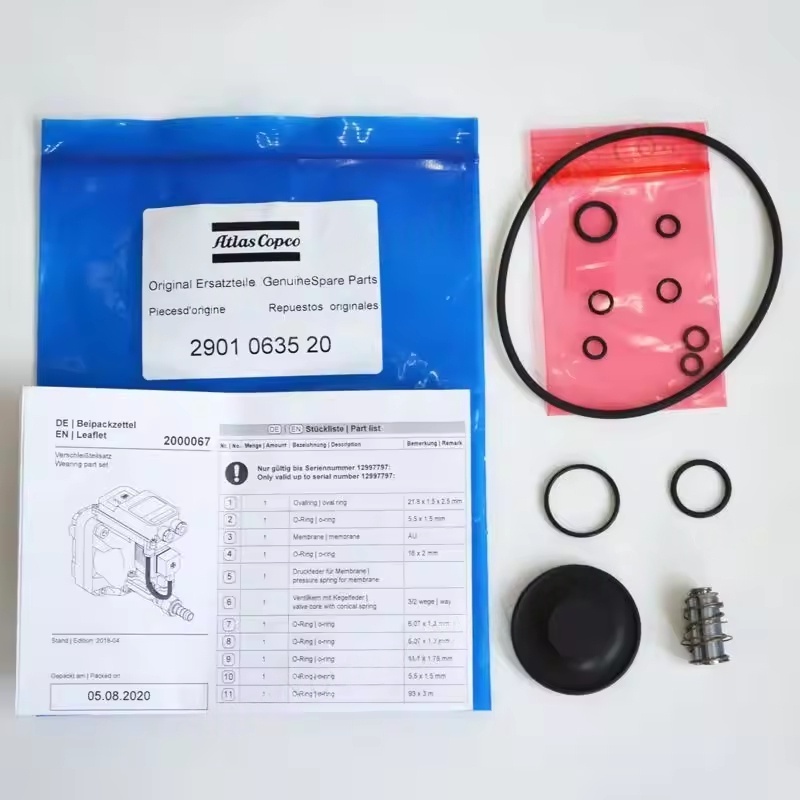

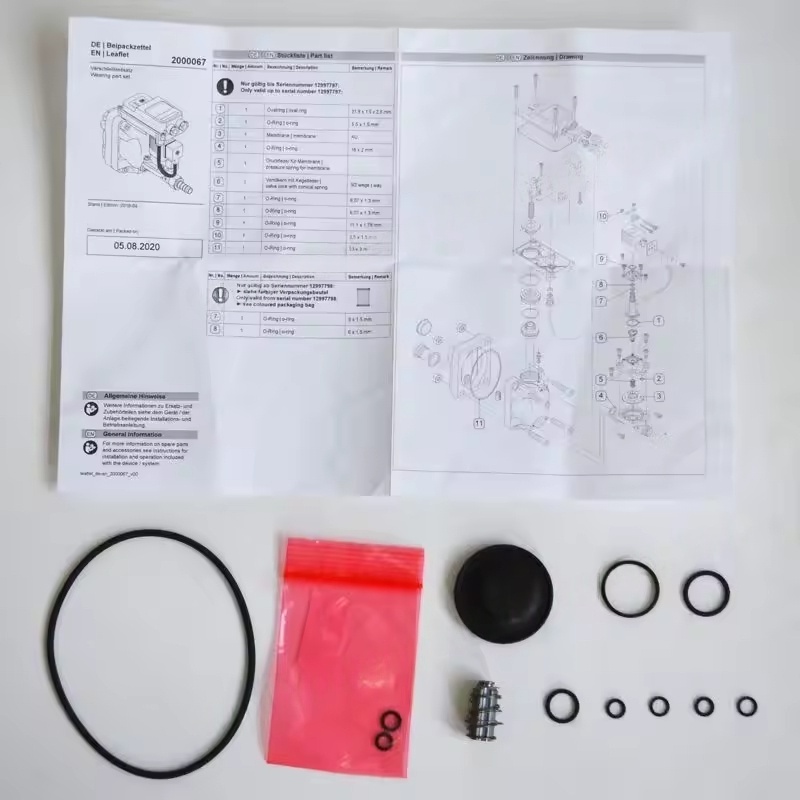

Комплектът за електронен дренажен клапан на Atlas Copco EWD330 се състои главно от следните компоненти:
Обикновено такива комплекти са проектирани въз основа на структурните характеристики на електромагнитния клапан и включват следните ключови компоненти (подлежи на оригиналната фабрична конфигурация):
Уплътнителни елементи: като О-пръстени, уплътняващи уплътнения и др., Които се използват за възстановяване на характеристиката на уплътняването между ядрото на клапана и корпуса на клапана на електромагнитния клапан за предотвратяване на изтичане на въздух или вода.
Ядро на клапана и пружина: Тъй като основните работни компоненти на електромагнитния клапан, те могат да носят или губят еластичност с течение на времето. Комплектът обикновено включва ядра и пружини на резервни клапани.
Аксесоари, свързани с окабеляването: могат да включват компоненти за уплътняване на проводници или терминали за връзка и т.н. (в зависимост от специфичния дизайн).
Крепевери: като специални винтове, скоби и т.н., за да се осигури стабилното сглобяване на всички компоненти след поддръжка.
Функция и цел
Електронният дренажен клапан EWD330 се използва за автоматично изхвърляне на кондензатната вода, генерирана от оборудване като филтри и резервоари за съхранение на въздух в системата на сгъстения въздух. Електромагнитният клапан е ключовият компонент за контрол на дренажното действие. Чрез подмяна на стареене или повредени компоненти с този комплект за поддръжка може да се постигне следното:
Възстановяване на чувствителността на електромагнитния клапан, за да се гарантира, че дренажният клапан се отваря и затваря точно според зададената програма.
Решаване на неизправности, причинени от повреда на уплътняване, като изтичане на въздух, чест дренаж или без отводняване.
Разширяване на общия експлоатационен живот на дренажния клапан и намаляване на риска от замърсяване на системата, причинено от лош дренаж (като вода, влизаща в оборудването надолу по веригата и причинява щети).
