Основни параметри и приложими сценарии
Значение на модела: Серията WSD е класически модел за автоматично отводняване на компонент на Atlas Copco. 250-750 представлява обхвата на потока или степента на налягане, с който е съвместим (специфичните параметри трябва да се отнасят към официалното ръководство).
Работно налягане: По принцип приложим за системите за компресиран въздух от 0-16 бара, отговарящи на изискванията за налягане на повечето промишлени въздушни компресори.
Спецификации на интерфейса: Обикновено G1/2 "или NPT 1/2" резбовани интерфейси, улесняване на връзката с различни тръбопроводи.
Приложими модели: Широко използвани в GA серии (като средни винтови машини GA37-GA160), големи центробежни въздушни компресори и оборудване след третиране (като филтри от серия FD, сушилни от серии CD).
Структура и принцип на работа
Основни компоненти: Включете корпуса на клапана, електронния таймер, соленоидния клапан, филтърния екран, дренажния изход и компонентите на уплътняването, като се използва метод за управление на електрически времена.
Работна логика:
Задайте дренажния цикъл (като регулируем от 0,5 до 45 минути) и продължителност на дренажа (като регулируем от 0,5 до 10 секунди) през вградения таймер.
След достигане на зададеното време, соленоидният клапан се захранва за отваряне и кондензатната вода се изхвърля под налягането на системата.
След приключване на дренажа, соленоидният клапан се дезактивира до затваряне, спирайки дренажа и предотвратява изтичането на въздух.
Предимства: В сравнение с чистите механични дренажни клапани, контролът на времето е по -прецизен и параметрите могат да бъдат гъвкаво регулирани според влажността на околната среда и условията на използване, намалявайки неефективния отработени газове.
Основни характеристики
Оригинално осигуряване на качеството: Произведени според първоначалните фабрични стандарти на Atlas Copco, материалите (като тялото на клапана са месингови или инженерна пластмаса, а уплътняващите компоненти са устойчиви на масло
Дизайн с ниска консумация на енергия: Соленоидният клапан реагира бързо и има плътно уплътнение при затваряне, с обем на изтичане ≤0,1 l/min (стандартни условия), като значително намалява отпадъците от сгъстен въздух.
Възможност за борба с изключване: Вграденият екран от филтър от неръждаема стомана може да филтрира примесите във водата на кондензацията (като метални отломки, утайка от масло), намалявайки риска от задръстване на клапана.
Гъвкавост на инсталацията: поддържа хоризонтална или вертикална инсталация, оборудвана със защитен капак, подходящ за сложни среди като работилници.
Удобство за поддръжка: Модулен дизайн, филтърните екрани могат да бъдат разглобени и почистени поотделно, компоненти като намотката на соленоидната клапа могат да бъдат заменени индивидуално, намалявайки разходите за поддръжка.
Общи неизправности и предложения за поддръжка
Прояви на грешки:
Без дренаж: Отказ на таймера, изгаряне на намотката на соленоидния клапан, запушване на екрана на филтъра или замразяване на тръбите (среда с ниска температура).
Непрекъснато изтичане: Износване на компонента на уплътняването на ядрото на клапана, соленоидната клапа залепена и не е напълно затворена.
Ненормална работа: Неправилна настройка на параметъра на таймера, нестабилно напрежение на захранването.
Съвети за поддръжка:
Редовно почистване: Отстранете примесите, като разглобите екрана на филтъра и почиствате на всеки 3 месеца; Скъпете до 1 месец в тежки среди.
Регулиране на параметрите: Регулирайте дренажния цикъл според обема на водата на кондензат (като съкращаване на цикъла през дъждовни сезони, предотвратяване на замразяването на изхода на дренаж през зимата).

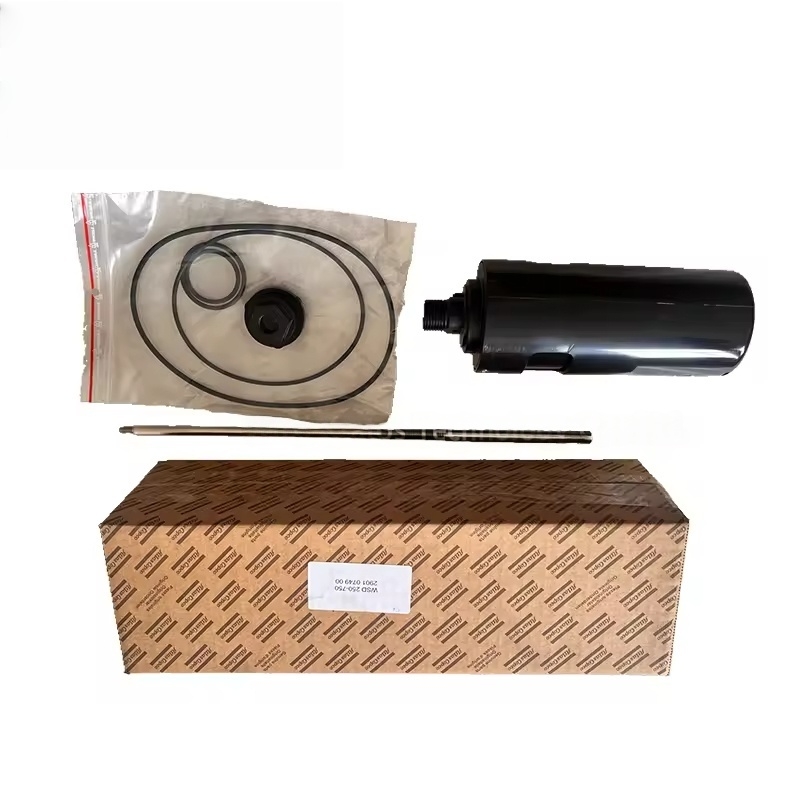

Подмяна на компоненти: Сменете компонентите за запечатване или намотката на соленоидната клапа, когато те са отлежали или дефектни (като WSD250-750 специализирана намотка на соленоидна клапа, О-пръстен); Сменете целия дренажен компонент, когато тялото на клапана има пукнатини, ядрото на клапана се износва силно или таймерът се проваля.
