Основни функции и работни сценарии
Защита на облекчаване на налягането: Когато въздушният компресор спира, намалява или изпитва свръхналягане, компонентът автоматично се активира и бързо освобождава остатъчното налягане в основното устройство, разделител на маслото или тръбопровода (обикновено намален до под 1-2 бара), като се избягва рискът от персонала да влезе в контакт с компоненти с високо налягане по време на поддръжка.
Спомагателно разтоварване: По време на процеса на разтоварване той работи съвместно с всмукателния клапан, като намалява натоварването на основното устройство, намалява консумацията на енергия и удължава живота на двигателя.
Приложими сценарии: Подходящи за малки и средни компресори на винтови въздушни компресори (мощност от 15 до 160 кВт), често срещани в тръбопроводни системи на входа на резервоара за съхранение на въздух, изход за разделител на маслото или изпускателния край на основното устройство.
Компонент състав и структурни характеристики

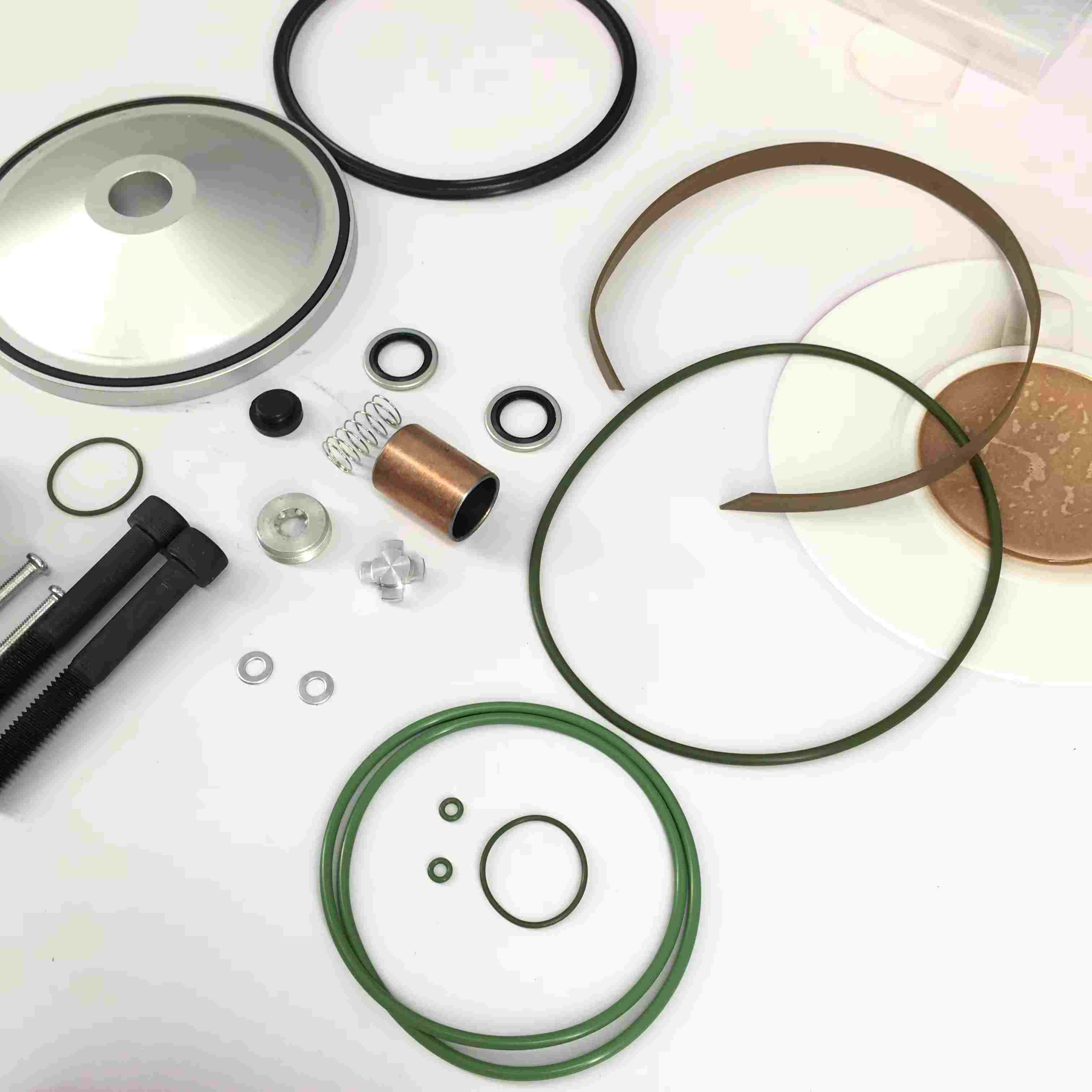

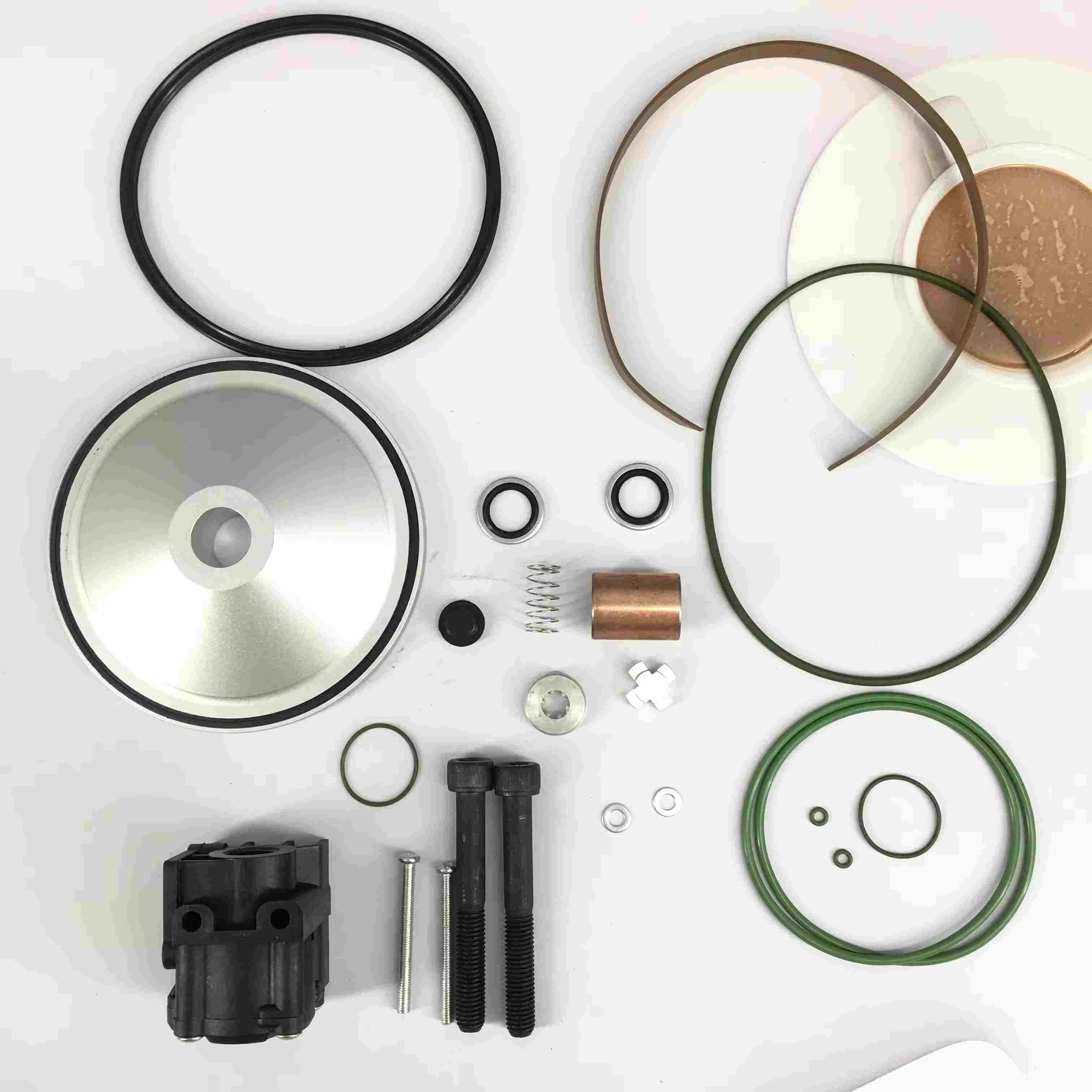

Основни компоненти: Обикновено включват тялото на клапана за облекчаване на налягането, ядрото на клапана (тип бутало или тип диафрагма), пружина за нулиране, уплътнения (О-пръстен, седалка на клапана), контролен интерфейс (като интерфейс на електромагнитния клапан) и инсталационни аксесоари (болтове, уплътнения). Принцип на работа:
По време на нормалната работа пружинната сила кара ядрото на клапана да се затваря, поддържайки налягането на системата.
Когато се получи контролен сигнал (като например команда за изключване или сигнал на сензора за налягане), електромагнитният клапан или механизмът действа, причинявайки отварянето на ядрото на клапана и освобождаване на налягането.
След приключване на освобождаването на налягането ядрото на клапана се нулира и затваря при действието на пружината.
Материални характеристики:
Корпусът на клапана е изработен от чугун или алуминиева сплав (лек дизайн), способен да издържи на налягането на системата (обикновено ≤ 16 бара) и температура (≤ 120 ℃).
Ядрото и пружината на клапана са изработени от неръждаема стомана, устойчиви на корозия и осигуряване на надеждна работа.
Уплътнителният елемент е изработен от устойчив на масло каучук (като нитрил каучук), подходящ за компресорно масло и високотемпературна среда.
Функции за съвместимост на съвместими компоненти:
Съвместимост с много марки: Проектиран въз основа на стандартните размери на клапана за облекчаване на налягането размери на основните винтови компресори (като интерфейсни нишки G1/2 "и G3/4"), методи за управление (пневматични или електрически) и могат да бъдат директно заменени с оригинални фабрични компоненти, без да променят тръбите.
Съпоставяне на параметри: Налягането на отваряне (обикновено 0,5 - 2 бара регулируемо) и дебитът на облекчаване на налягането са близки до тези на оригиналния фабричен клапан, като гарантират скоростта на облекчаване на налягането и съвместимостта на системата, избягвайки бавното облекчаване на налягането, което причинява забавяне на изключването или бързото намаляване на налягането, което задейства вибрацията на тръбопровода.
Икономика и практичност: Цената е по -ниска от тази на оригиналните фабрични компоненти, а някои марки предлагат универсални модели, намалявайки разходите за запаси за резервни части, подходящи за ежедневна поддръжка на малки предприятия за ремонт или потребители на оборудване.
Предпазни мерки за избор и инсталиране:
Потвърждение на параметъра:
Съпоставете работното налягане на въздушния компресор (като 10 бара, 13 бара модели), спецификации на интерфейса (тип и размер на нишката) и метод за управление (като 24V електромагнитно управление на клапана или пневматично управление).
Потвърдете диаметъра на тръбопровода за облекчаване на налягането, за да се гарантира, че потокът на компонента отговаря на изискванията за облекчаване на налягането на системата (избягване на дълго време за облекчаване на налягането поради недостатъчен поток).
Спецификации за инсталиране:
Инсталирайте според индикацията със стрелка върху тялото на клапана, като гарантирате правилната посока на освобождаване на налягането.
Почистете интерфейса на тръбата, проверете уплътнителната повърхност и сменете новия уплътнителен елемент (за да избегнете изтичане, причинено от стари уплътнения).
Контролната верига (като електромагнитното окабеляване на клапана) трябва да бъде правилно свързана, за да се гарантира, че сигналът задейства действието на облекчаване на налягането нормално.
Отстраняване на грешки и тестване:
След инсталирането ръчно задейства функцията за облекчаване на налягането, за да провери дали отворът е гладък, уплътнението е надеждно (без непрекъснато изтичане).
Тествайте времето за облекчаване на налягането (обикновено 3 - 10 секунди, коригирани според обема на системата), като гарантирате, че той отговаря на изискванията за безопасност на оборудването.
