1. Основни функции и сценарии на приложение

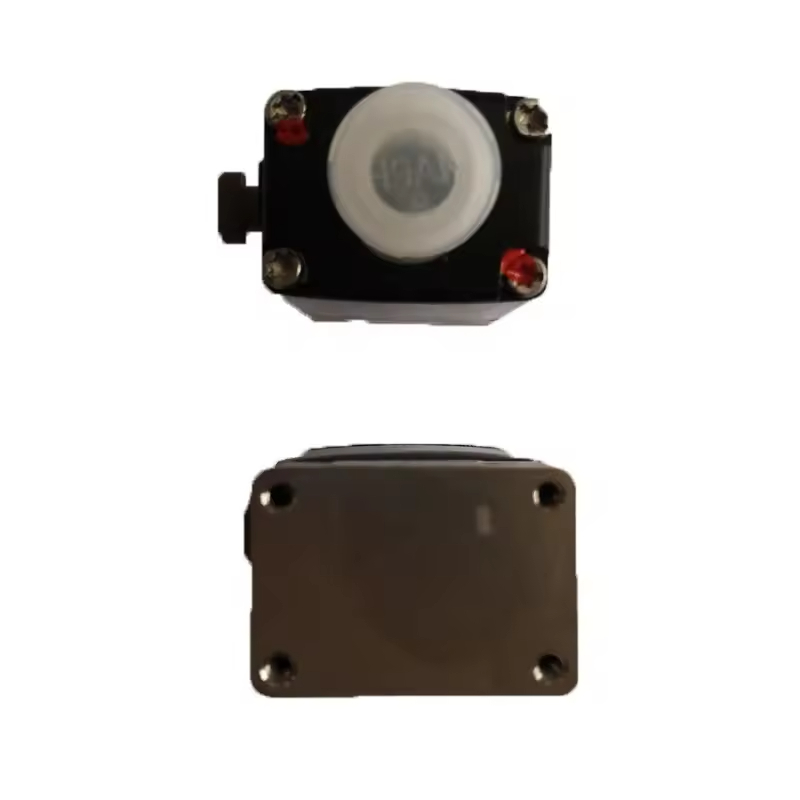

Соленоидният клапан контролира изключването на електромагнитната намотка чрез електромагнитно управление, задвижвайки ядрото на вътрешния клапан да се движи, като по този начин се отваря или затваря прохода на течността. Специфичните приложения включват:
Контрол на всмукателния клапан: Регулиране на обема на всмукване, за да се превключва между натоварването на компресора (захранващ въздух) и разтоварване (изключване без да се доставя въздух).
Автоматичен дренаж: Контрол на клапана за изпускане на кондензат (като масления сепаратор или долния изпускателен клапан на резервоара за съхранение), редовно изхвърляйки вода, за да се предотврати смесването на влагата в сгъстения въздух.
Защита на безопасността: При ненормални условия като свръхналягане и свръхтампература бързо отрязване на пътя на нефт или газ, за да се защити безопасността на оборудването.
Спомагателно управление на системата: като контролиране на вентилатора Старт-спирка и регулиране на клапана за поддръжка на налягането, осигуряване на стабилната работа на системата.
2. Основни типове и спецификации
Според мястото на функцията и инсталацията, често използваните соленоидни клапани за въздушните компресори на Atlas Copco могат да бъдат класифицирани като:
Спецификации на напрежението: Главно DC 24V (съвместим със системата за управление на ниско напрежение на оборудването, с висока безопасност), някои модели могат да използват AC 220V или AC 110V и трябва стриктно да съответстват на оригиналните фабрични параметри.
Структурни типове:
Обикновено затворен тип: Затваряне на канала, когато захранването е изключено, отваряне, когато захранването е включено (като соленоидния клапан за управление на всмукателния клапан).
Обикновено отворен тип: Поддържане на канала отворен, когато захранването е изключено, затваряне, когато захранването е включено (използва се най -вече в веригите за защита на безопасността).
Размер на интерфейса: Обикновено G1/4, G3/8, G1/2 и други спецификации на резба, подходящи за различни диаметри на тръбите на контролните тръбопроводи.
Съвместимост на медиите: Избор на различни материали въз основа на течащата среда (сгъстен въздух, смазване на масло, кондензат), за да се осигури устойчивост на корозия.
3. Материали и характеристики на производителността
Материал на тялото на клапана: Предимно месингова или неръждаема стомана (304/316), с устойчивост на високо налягане (обикновено може да издържи 0-1,6MPa), устойчивост на корозия, подходяща за маслената мъгла и водната пара във въздуха.
Компоненти за уплътняване: Използване на нитрилен каучук (NBR) или флуороруб
Скорост на реакция: Отговор за действие на ниво милисекунда, отговарящо на изискванията на високочестотния начален спирка, осигурявайки точността на контрола.
4. Общи грешки и поддръжка
Типични грешки:
Изгаряне на бобината: Причинено от нестабилно напрежение, влажна късо съединение или дългосрочно претоварване, проявено като никакво действие на соленоидния клапан, използвайки мултицет за откриване на устойчивостта на бобината (нормалното е няколко десетки до няколкостотин ома, изгорял е безкрайност).
Засещаване на основното на клапана: Причинено от натрупване на маслени отлагания, натрупване на примеси или стареене на уплътнителния компонент, проявен като клапанът, който не се затваря плътно (изтичащ въздух/масло) или не може да се отвори, което може да причини ненормално натоварване на въздушния компресор и нестабилното налягане.
Изтичане: Износване на компонента на уплътнител или пукнатина на тялото на клапана, което води до средно изтичане, което влияе върху ефективността на системата.
Точки за поддръжка и подмяна:
Редовно почистване: По време на поддръжката проверете интерфейса на соленоидния клапан, премахнете примесите и ако е необходимо, разглобете ядрото на клапана (операция за изключване на захранването).
Оригинална фабрична съвместимост: Когато подменяте, трябва да използвате Atlas Copco оригинални фабрични части, за да осигурите напрежение, размера на интерфейса, степента на налягане и съвместимостта на модела (като серия GA и соленоидните клапани от серия GX може да не са съвместими).
Спецификации на инсталацията: Работете след изключване на захранването и потискането, обърнете внимание на индикацията за посока на потока (някои модели имат насоченост), избягвайте инсталирането в обратна страна; Прилагайте умерена сила при стягане на интерфейса, за да предотвратите повреда на нишката.
