Основните функции на най -малкия клапан за налягане на Atlas Copco
Установяване на минималното налягане на системата: След стартиране на компресора, клапанът за минимално налягане остава затворен, докато налягането на системата достигне зададената стойност (обикновено 0,4-0,6 MPa, варираща в зависимост от модела), преди да се отвори автоматично, за да се гарантира, че може да се образува достатъчно налягане на циркулационното налягане на вътрешното смазващо масло на компресора, може да се образува напълно смазване на лагерите, роторите и други основни компоненти.
Предотвратяване на обратния поток на компресиран въздух: Когато компресорът спре, минималната клапа на налягане се затваря бързо, предотвратявайки сгъстения въздух от резервоара за съхранение или системата надолу по веригата да се върне обратно към основния блок на компресора, предпазвайки основното устройство от въздействието на обратния въздушен поток, като същевременно поддържа остатъчното налягане в системата, улесняване на следващото стартиране.
Стабилизиране на ефективността на сепаратора на масления газ: чрез поддържане на стабилността на налягането в сепаратора на масления газ, гарантиране на ефекта на отделяне на маслени газове (ниското налягане ще доведе до намаляване на ефективността на разделянето и повишената загуба на масло), намалявайки съдържанието на маслото в сгъстения въздух и гарантиране на качеството на сгъстения въздух.
Структура и принцип на работа

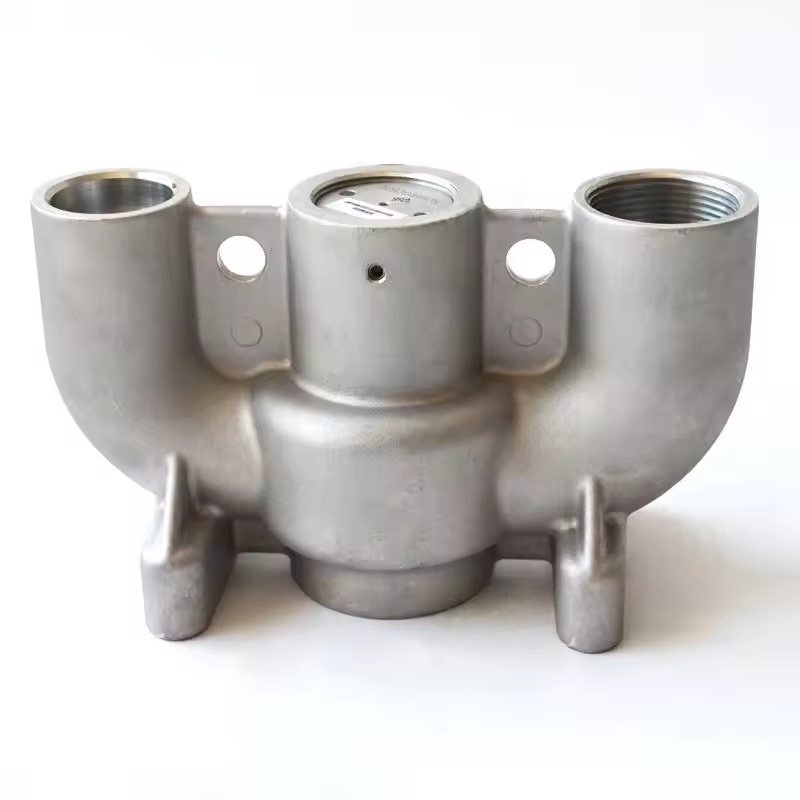

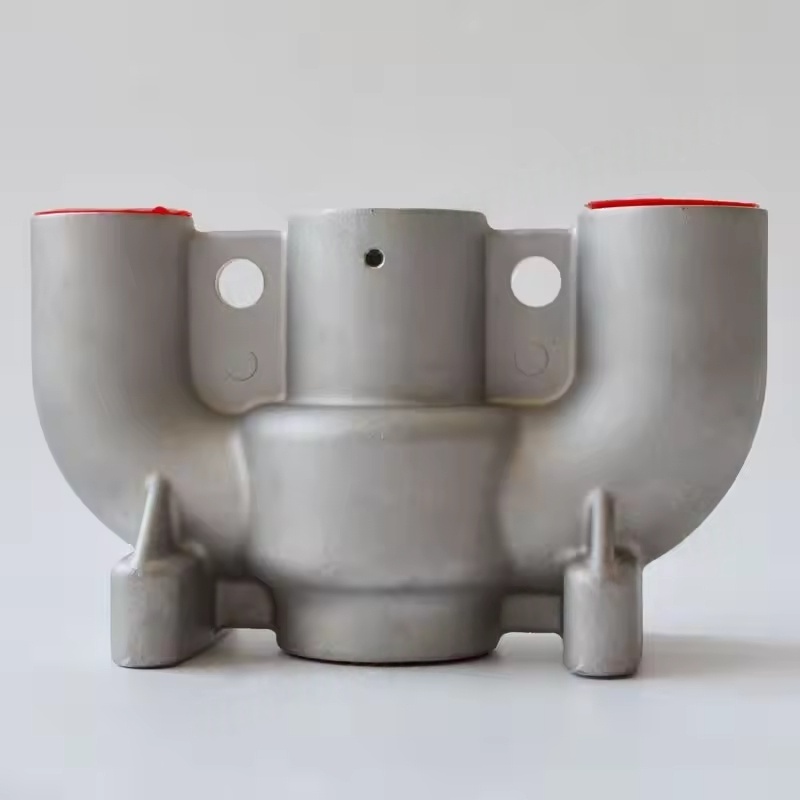

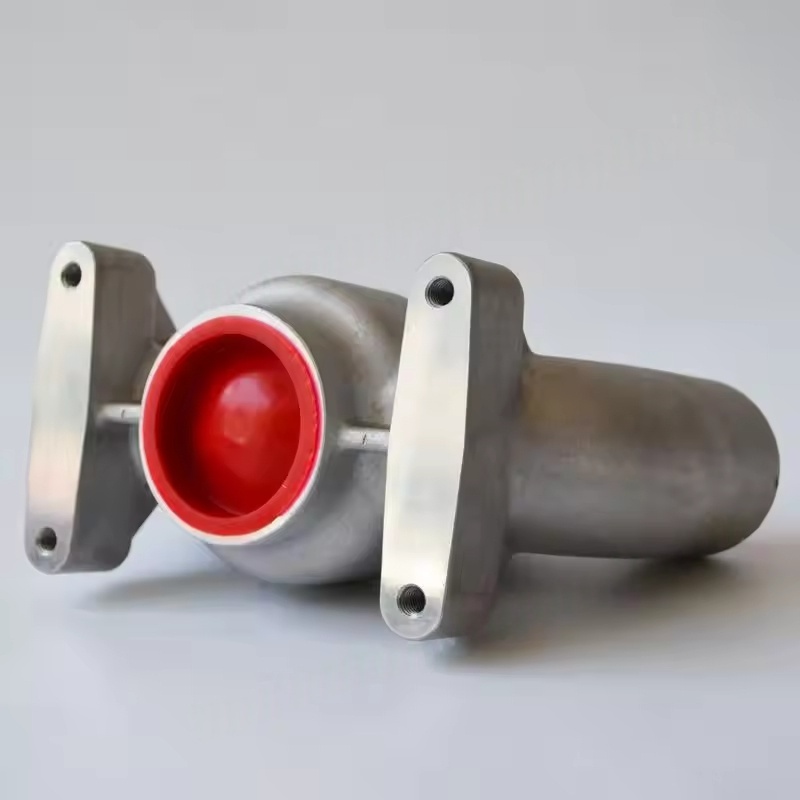

Структурен състав: Той се състои главно от корпус на клапана, ядро на клапана (тип бутало или тип диафрагма), пружина, уплътнителен пръстен и др. Ядрото на клапана се контролира от налягането на системата и пружината.
Работен процес: В началото на стартирането налягането на системата е по -ниско от зададената стойност. Пружинната сила натиска ядрото на клапана затворена; Когато налягането се повиши до зададената стойност, налягането на газ преодолява пружинната сила, се отваря ядрото на клапана и сгъстният въздух навлиза в системата надолу по веригата; След изключване налягането на системата спада, пружинната сила изтласква ядрото на клапана да се нулира и затваря, постигайки функцията на обратния поток.
Характеристики на производителността
Прецизно управление: Настройката на налягането на най -малкия клапан за налягане на оригиналната фабрика е строго калибрирана, за да се осигури прецизно налягане на отваряне и затваряне, подходящо за работещите изисквания на различни модели компресори (като GA, G серия и т.н.).
Издръжлив и надежден: Клаповото тяло е изработено от чугун или алуминиева сплав с висока якост, а вътрешните компоненти за уплътняване използват устойчиви на масло и температурни устойчиви материали (като нитрил каучук), способни да издържат на високата температура (обикновено ≤ 100 ° C) и колебанията на налягането на компресора по време на дългосрочна работа, с дълъг експлоатационен живот.
Дизайн с нисък поток: Оптимизирането на ядрото на клапана и потокът са оптимизирани с ниско съпротивление след отваряне, намаляване на загубата на налягане и гарантиране на ефективността на отработените газове на компресора.
