Компонентите на съединителите на Atlas Copco Air Compressors, I. Общи видове и характеристики
Еластично свързване

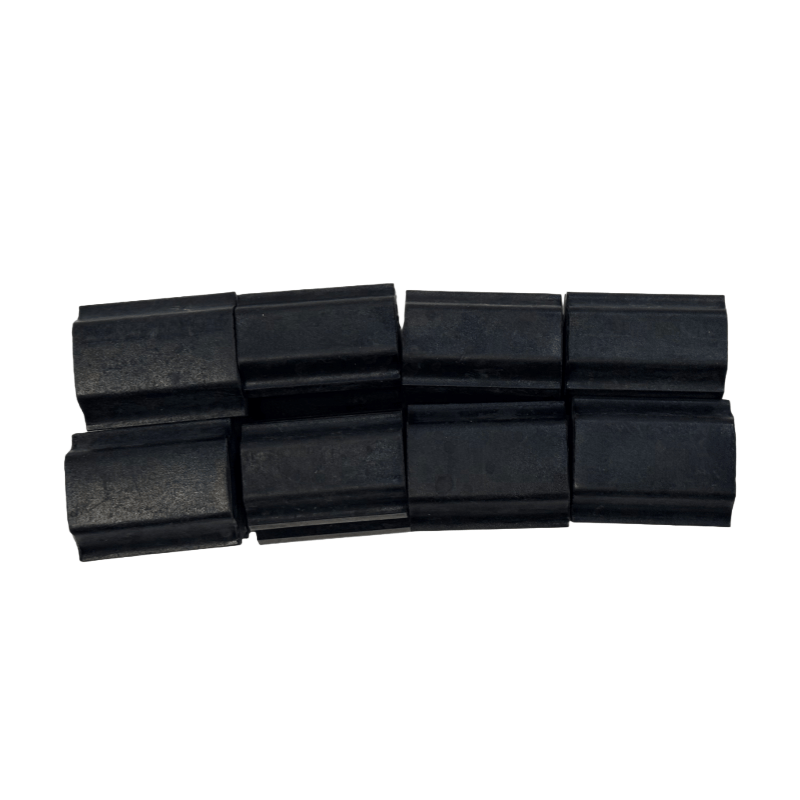

Структура: Съставена от две половин съединителя (свързани съответно към вала на двигателя и основния вал на машината) и еластичен елемент (като гумена подложка или полиуретанов блок) в средата.
Характеристики: Той има определени възможности за буфериране и абсорбция на удари, може да компенсира леки аксиални, радиални и ъглови отклонения и е подходящ за малки и средни винтови компресори с масло в инжектиране на масло (като GA 11-75kW серията).
Предимства: Проста инсталация и поддръжка, ниска цена и може да намали въздействието на вибрацията върху двигателя и основната машина.
Диафрагма свързване
Структура: Въртящият момент се предава чрез метална диафрагма (обикновено неръждаема стомана), без проблем с износването на еластични елементи.
Характеристики: Висока прецизност, висока твърдост, с по-малък допустим диапазон на отклонение, но висока ефективност на предаване (близо до 100%), устойчив на високи температури и замърсяване с масло, подходящ за големи или модели с високо налягане (като GA 90kW и над серията, ZR серия с ниско налягане).
Предимства: дълъг експлоатационен живот, без честа подмяна на износни части, подходящи за непрекъснати сценарии за работа с високо натоварване.
Хидравлично свързване
Структура: Мощността се предава през течност (обикновено масло), включително колелото на помпата, турбината и водещото колело и т.н.
Характеристики: Той може да постигне гъвкаво стартиране, да намали началния ток на двигателя, автоматично да защитава в случай на претоварване, подходящо за някои специални модели, които изискват чести колебания на старт или натоварване.
Предимства: защитава двигателя и основната машина от ударни натоварвания, удължава живота на оборудването.
II. Основни функции
Предаване на мощност: Стабилизира предаването на въртящата се мощност на двигателя към основната машина, като гарантира нормалната работа на основния ротор на машината.
Компенсация на отклонение: Намалява леките аксиални, радиални и ъглови грешки при подравняване по време на инсталирането, намалява допълнителното напрежение, причинено от несъответствие.
Буфериране и усвояване на удара: абсорбира вибрацията и шока по време на работа, намалява шума и защитава ключовите компоненти като двигателя и основните лагери на машината.
Защита на претоварване: Някои видове (като хидравлични съединители, съединители със срязващи щифтове) ще изключат или се плъзгат в случай на претоварване, предотвратявайки повредата на двигателя или основната машина поради претоварване.
Iii. Поддръжка и диагностика на повреда
Ежедневна проверка
Редовно наблюдавайте дали свързването има анормална вибрация, шум или изтичане на масло (за хидравлични съединения).
Проверете дали еластичните елементи (като гумени подложки) стават, напукани или износени и дали металните компоненти имат пукнатини или деформации.
Уверете се, че защитният капак на съединителя е непокътнат, за да се предотврати излагането на въртящи се части и да причини предпазни злополуки.
Калибриране на подравняване
След инсталиране или подмяна на компонентите на свързване трябва да се извърши прецизно калибриране на подравняване (предложено да се използва инструмент за подравняване на лазер); В противен случай това ще доведе до преждевременно износване на свързването, нагряване на лагерите или ненормален шум от основната машина.
След като се кандидатира за период от време (например на всеки 6 месеца), повторете повторението на подравняването, за да предотвратите отклонения, причинени от селището на основата или разхлабените болтове.
Често срещани грешки и обработка
Ненормална вибрация / шум: най-вече поради прекомерно аксиално, радиално или ъглово подравняване на подравняването или увреждане на еластичните елементи, изисква повторно калибриране или подмяна на елементите.
Неуспех на предаването на мощност: Може да се дължи на фрактура на диафрагмата, отлепване на еластичен блок или фрактура на срязване на щифта, да се изисква спиране на машината за проверка и подмяна на съответните компоненти, а също така да проучи причината за претоварване.
Висока температура: Обикновено поради лошото подравняване или недостатъчното смазване (за хидравлични съединения), изискват калибриране на подравняване или попълване / подмяна на работна течност.
Избор на компонент на съединителя
Спецификациите на компонентите на съединителя (като диаметър на отвора, степен на въртящ момент) трябва да съответстват на диаметъра на вала и мощността на двигателя и основната машина. Препоръчва се да се използват оригинални аксесоари на Atlas Copco, за да се гарантира точността на размерите и надеждността на материала, като се избягват повреди на оборудването, причинени от по -ниски аксесоари.
