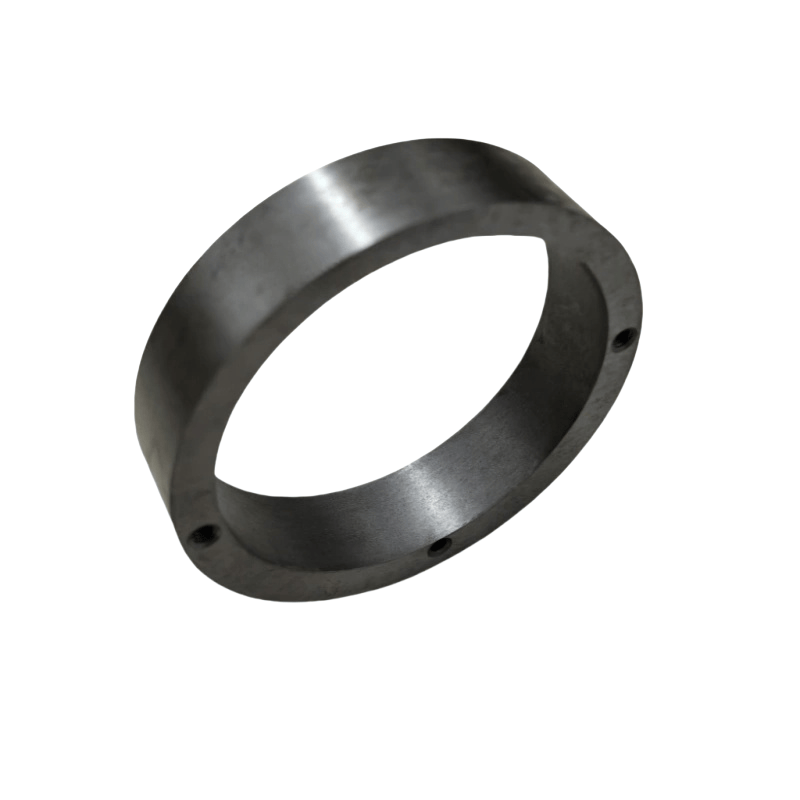

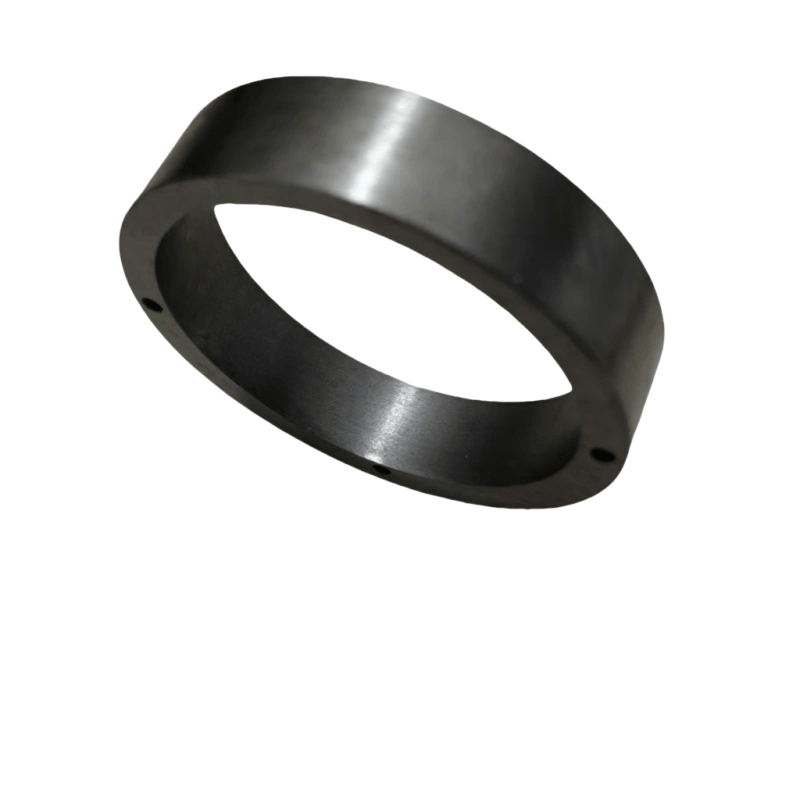

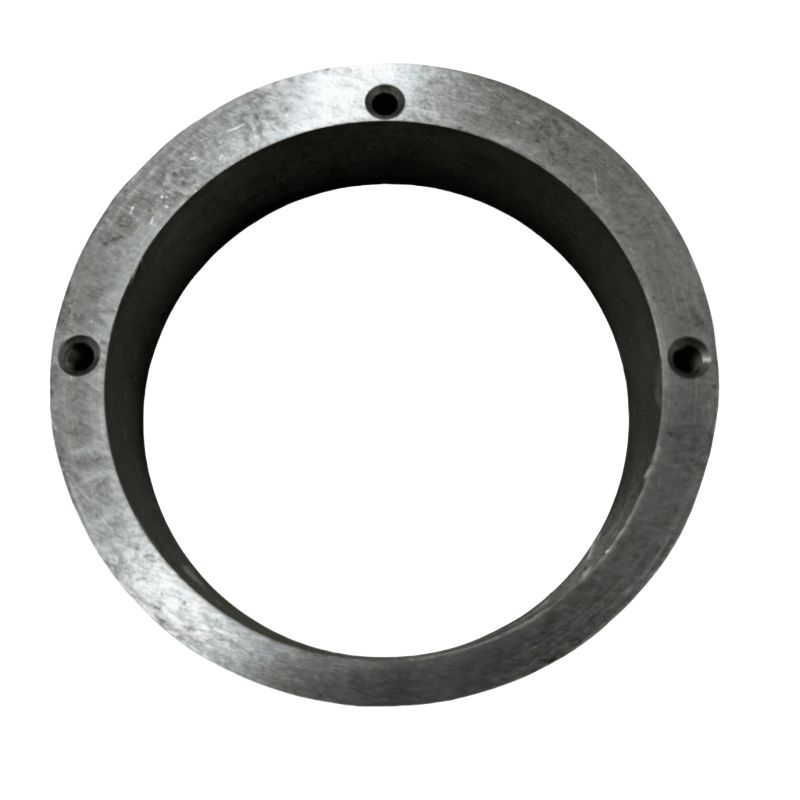

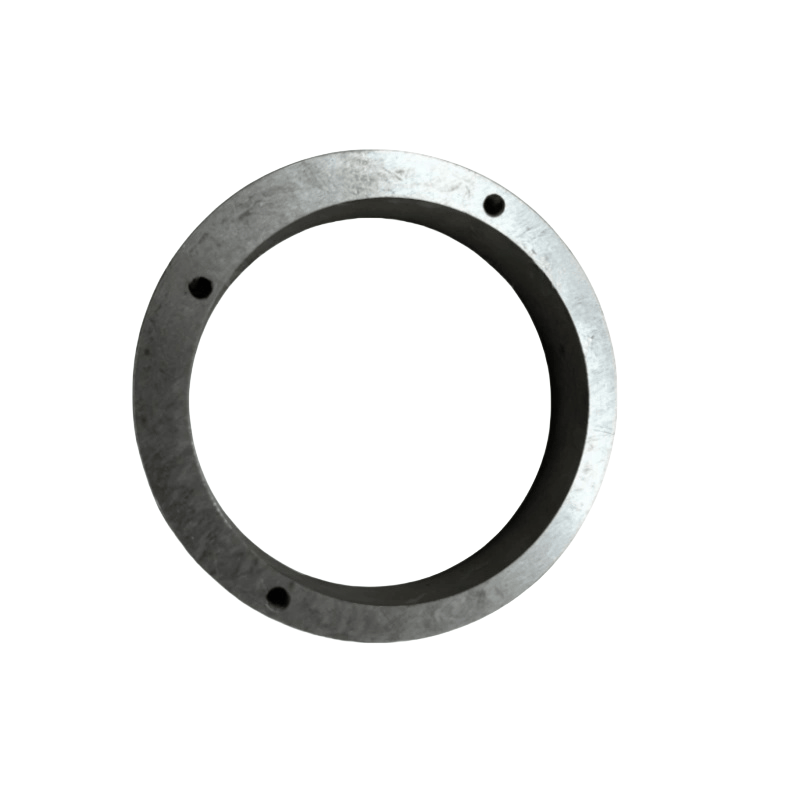

Основните функции на Atlas Copco Excentric Ring
Специални части за уплътняване: В некръвните ставни повърхности на въздушния компресор (като некръвните точки на свързване между тялото на цилиндъра и крайния капак и точките на свързване на неправилни кухини), пръстените със специална форма запълват празнините и постигат уплътняване чрез прецизно съвпадение с контактните повърхности, предотвратявайки изтичането на газ или маслото.
Прецизно позициониране и граница: В специалните инсталационни позиции на компоненти като ротори, лагери и бутала пръстените със специална форма могат да ограничат аксиалното или радиалното изместване на компонентите, като гарантират движението им в проектирания диапазон и избягвайки смущения с други части.
Буфериране и абсорбция на удари: Някои еластичен материал със специална форма (като гумен или композитни материали) могат да абсорбират вибрацията и шока по време на работа на компонента, намалявайки шума и износването и защитавайки прецизните части за чифтосване.
Ръководство и поддръжка: В нестандартните траектории на реципроциращи компоненти на движение като бутала и плъзгачи, пръстените със специална форма могат да осигурят стабилни ръководни функции, като гарантират точността и гладкостта на движението.
Общи видове и сценарии на приложение
Запечатване на пръстени със специална форма
Структура: Напречното сечение е предимно трапецовидни, клинообразни или неправилни форми с устни, а материалите обикновено са устойчиви на масло каучук, политетрафлуоретилен (PTFE) или композитни материали, покрити с метал.
Приложение: Специални уплътняващи канали на крайния капак на компресора на винтовия въздух, некръвните повърхности на ставите между цилиндровия капак и тялото на цилиндъра на въздушния компресор от буталото, специални интерфейси на масления разделител и т.н.
Характеристики: Формата е напълно съчетана с уплътнителния канал, постигайки уплътняване чрез деформация на компресия, подходяща за нестандартни уплътнителни повърхности.
Позициониране на пръстени със специална форма
СТРУКТУРА: Най-вече от метал (като въглеродна стомана, неръждаема стомана), напречното сечение може да бъде L-образно, Т-образно или стъпало, с прецизни размерени допустими отклонения.
Приложение: Аксиално позициониране на ротора с двоен винт, регулиране на пролуката на седалката и корпуса на лагера, разделяне на компонентите в картера и др.
Характеристики: Добра твърдост, висока размерна точност (толеранс обикновено ≤ ± 0,02 мм), гарантираща относителната точност на позицията на компонентите.
Буфериране на пръстени със специална форма
Структура: Изработена от еластични материали (като нитрил каучук, полиуретан), напречното сечение може да бъде кухо или да има канали, с определен капацитет за компресия.
Приложение: Буферни зони между клапаните и седалките на клапаните, между буталото и капака на цилиндъра, точките на свързване на компонентите, предразположени към вибрациите.
Характеристики: Може да абсорбира въздействието на енергията, да намали твърдия контакт между металните части и по -ниския шум и износване.
Водещи пръстени със специална форма
Структура: Изработена от устойчиви на износване материали (като медна сплав, чугун, инфилтриран с графит), вътрешният отвор или външен кръг е с нестандартни форми (като елипсовидни, с форма на пръстен с ключови слотове).
Приложение: Повторно постъпване на движение на бутала със специална форма, поддръжка на части от ексцентрични валове и т.н.
Характеристики: Коефициент на нисък триене, добра устойчивост на износване, осигуряване на гладкостта на нестандартните траектории на движение.
Основни параметри и материали
Основни параметри:
Размери на формата: Трябва да бъде напълно съчетана с кухината или жлеба на инсталационното положение, включително размерите на напречното сечение със специална форма (като дължина, ширина, ъгъл и т.н.).
Точност на толерантност: Особено толерансът на размерите и толерантността на позицията на формата на чифтосващите повърхности (като паралелизъм, перпендикулярност), които пряко влияят на уплътняващия или позициониращ ефект.
Работно изпълнение: Изберете подходящия материал въз основа на изискванията на условията на труд (например -20 ℃ ~ 150 ℃ Често срещан, устойчивост на налягане 0,7 ~ 2MPa, устойчивост на износване и т.н.).
Общи материали:
Метални материали: въглеродна стомана (за позициониране), неръждаема стомана (за устойчивост на корозия), медна сплав (за устойчиво на износване ръководство), подходяща за сценарии с висока якост и висока точност.
Неметални материали: устойчив на масло каучук (за уплътняване, буфериране), политетрафлуоретилен (за уплътняване с ниско триене), композитни материали (като метал + каучуков композит, комбиниране на твърдост и еластичност).
Инсталационни точки
Инсталационни предпазни мерки:
Позицията на инсталацията на пръстена със специална форма е уникална и тя трябва да бъде позиционирана строго според чертежа на монтажа, за да се избегнат грешки в инсталирането или несъответствие (някои пръстени със специална форма имат насоченост).
Преди монтажа почистете бурите и примесите върху повърхностите на чифтосване. За еластични пръстени със специална форма, избягвайте да използвате остри инструменти за захващане и причиняване на драскотини или сълзи. За метални пръстени със специална форма трябва да се обърне внимание на разрешението между тях. Ако те са твърде стегнати, това може да причини затруднения с монтажа или задръстване на компонентите; Ако те са твърде разхлабени, това ще повлияе на точността на позициониране.
