I. Основни функции на буфера на Atlas Copco
Вибрационно буфериране: абсорбира механичните вибрации по време на работата на въздушния компресор (като периодичните вибрации на двигателя и основния блок), предотвратявайки предаването на вибрации към тръбопровода, основата или друго оборудване и намаляване на риска от резонанс.
Смекчаване на въздействието: Буферира силата на моментално въздействие по време на смяна на стартиране, изключване или натоварване (като например обръщане на буталото на възвратни въздушни компресори или зареждане и разтоварване на винтови компресори), защитавайки свързващи компоненти (като интерфейси на тръбопровода, болтове).
Затихване на пулсиране на налягане: Намалява колебанията на налягането в тръбопровода по време на потока на сгъстен въздух (особено от изпускателните импулси на възвратни въздушни компресори), стабилизира налягането на системата и намалява умората и увреждането на тръбопровода.
Намаляване на шума: Намалява шума, генериран от вибрация чрез еластична деформация или затихване (като например ударния звук на метални части, шум от пулсация на въздушния поток).
II. Общи видове и сценарии на приложение на буфер Atlas Copco
Според буфериращия обект и принцип, компонентите на буфериращия въздушен компресор са разделени главно на следните видове:
1. Atlas Copco Buffer Механични вибрационни компоненти на буфериране

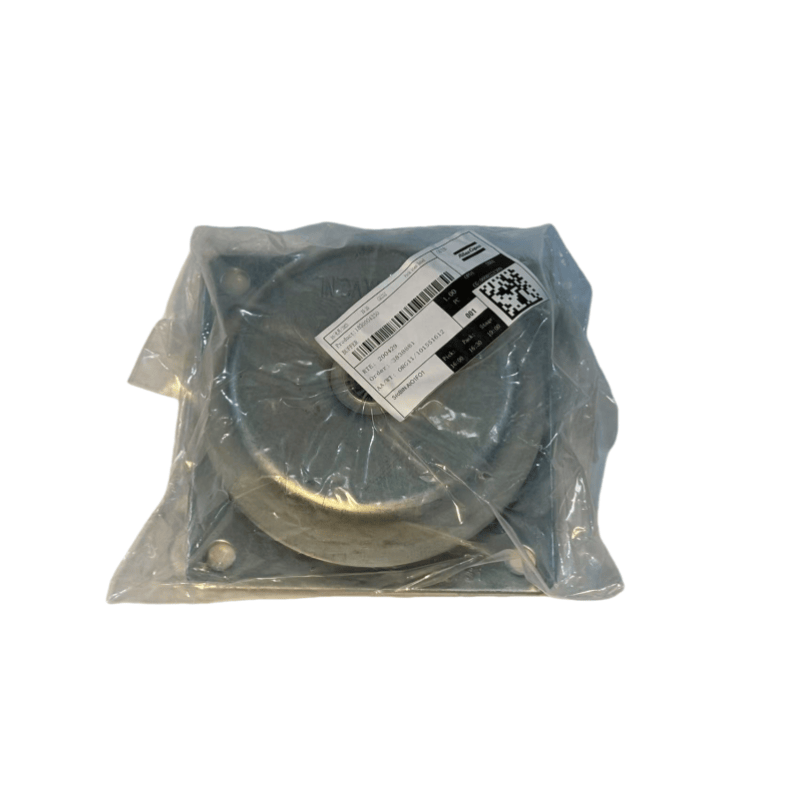

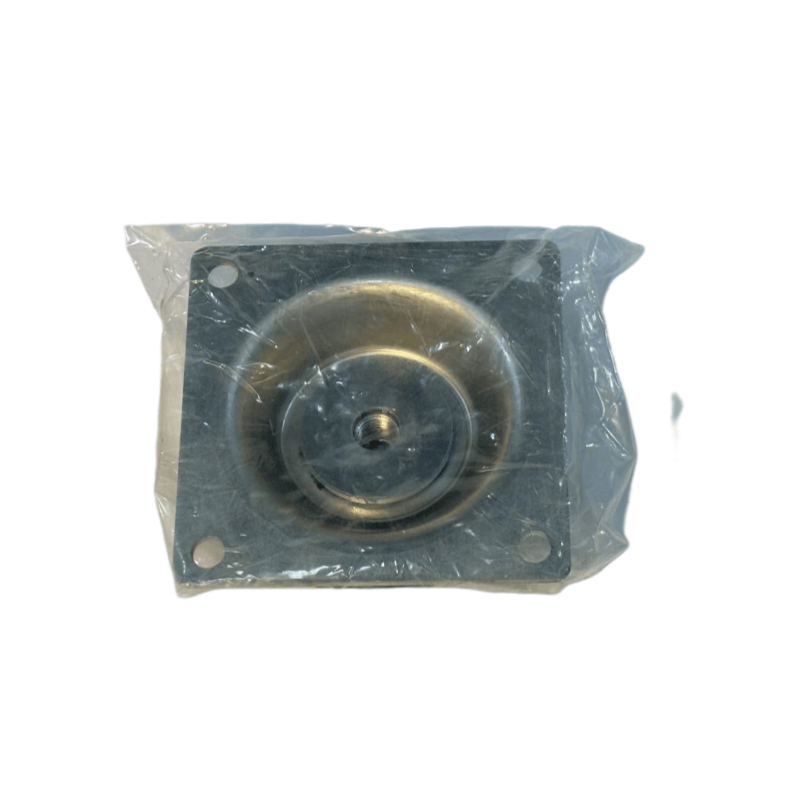

Гумени амортисьори / амортисьори на удари
Структура: Изработена от естествен каучук, нитрил каучук (устойчив на масло) или хлоропрен каучук, най-вече в блок, пръстен или композитна структура с метални рамки (за подобряване на носещата способност).
Приложение: Инсталиран между основния блок на въздушния компресор, двигателя и основата, абсорбиращи вибрации чрез еластичната деформация на гумата (като основата на винтовия компресор цялата машина, моторната опора на буталния компресор).
Характеристики: Ниска цена, лесна инсталация, подходяща за средни и нискочестотни вибрации (10-100Hz), с температурен диапазон обикновено -30 до 80 ℃.
Амортисьорите на пролетния удар
СТРУКТУРА: Съставена от метални пружини (винтови пружини, дискови пружини) и гума, като пружината осигурява основната сила на буфериране и резонанса за потискане на гумата.
Приложение: Големи въздушни компресори или оборудване с тежки вибрации (като мобилни въздушни компресори), със силен капацитет за носене на товар (до няколко тона), подходящ за нискочестотни вибрации с големи амплитуди.
2. Буфериране на буферната система Atlas Copco System Components
Тръбни фуги / духалки
СТРУКТУРА: Метални духалки (стоманен материал, устойчив на високо налягане) или гумени маркучи с високо налягане (вътрешен слой от маслено устойчив каучук, външен слой от изтъкана стоманена жица), с резба или фланец интерфейс в двата края.
Приложение: Връзките на тръбопровода между изхода на въздушния компресор и резервоара за съхранение, сушилнята, усвояващото изместване, причинено от термично разширяване и свиване или вибрация на тръбопровода, избягване на счупване на твърди връзки (като добавяне на духалки в изпускателния пристанище на възвратни въздушни компресори поради пулсиращи вибрации).
Параметри: Работното налягане трябва да съответства на налягането на системата (обикновено 0,8-1,6MPa, моделите с високо налягане могат да достигнат 10MPa или повече), температурното съпротивление се избира въз основа на средната температура (гумени маркучи ≤ 120 ℃, метални духалки ≤ 300 ℃).
Пулсиращ буфер (въздушен акумулатор)
СТРУКТУРА: Запечатан контейнер, вътрешно разделен на газови камери и течни камери (сгъстена въздушна страна) от диафрагма или въздушна възглавница, като се използва сгъваемостта на газа за абсорбиране на пулсации на налягане.
Прилагане: Изпускателни тръбопроводи на възвратно -постъпващи въздушни компресори, облекчаване на колебанията на налягането, причинени от периодични изгорели газове (като импулса на налягането, причинен от всеки ход на буталния компресор), стабилизирайки налягането на захранването на оборудването надолу по веригата.
3. Atlas Copco Buffer компоненти между буферите
Буферни подложки / буферни ръкави
Структура: Изработена от полиуретан, найлон или твърда каучук, в лист, пръстен или ръкава.
Приложение:
Забавяне между болтовете: Поставено между главата на болта и повърхността на оборудването, за да се намали разхлабването на болтовете на вибрациите, като същевременно се избягва износване, причинено от директен метален контакт (като буферни подложки за болтове на цилиндър на главата).
Уплътнение между движещи се части: като буферни ръкави между плъзгащите се остриета на винтовия компресор и слотовете на ротора, намаляване на шума и износване по време на плъзгане на острието.
Съединителни буферни компоненти
Структура: еластичен щифт (гумен или полиуретанов материал), 梅花形 Еластично тяло ，, използвано при свързването между двигателя и основната единица на въздушния компресор. Функция: Докато предава въртящия момент, той също буферира радиалните и аксиалните отклонения между двата вала и абсорбира въртящия момент на удара по време на стартиране (като 梅花 подложката в еластичното свързване на винтовата машина).
Iii. Основни параметри и основа за избор на буфер Atlas Copco
Капацитет на носене на товар: Изберете въз основа на натоварването, носено от компонента на буфера (като например шоковата подложка, трябва да съответства на теглото на оборудването ， и маркучът трябва да издържи на налягането на системата), за да избегне деформация или разкъсване поради претоварване.
Еластичен коефициент: Той трябва да съответства на честотата на вибрацията, за да се избегне резонанс (като естествената честота на амортисьора трябва да бъде по -ниска от 1/√2 от вибрационната честота на оборудването).
Съвместимост на медиите: Когато контактувате със сгъстен въздух или смазочно масло ， Изберете материали, устойчиви на масло и стареене (като нитрилна каучук ， неръждаема стомана), за да се избегне повреда на корозия.
Екологична адаптивност: При условия на висока температура (като близо до изпускателния пристанище) ， Избрани материали, които са устойчиви на високи температури (като силиконов каучук ， метални бейзове) ； във влажна среда ， помислете за предотвратяване на ръжда (като поцинковани метални части).
IV. Преценка за поддръжка и отказ на буфер на Atlas Copco
Редовна проверка:
Абсорбатор на ударна подложка / удар: Наблюдавайте за пукнатини ， Втвърдяване ， Деформация (като каучуково стареене и загуба на еластичност) ， и измерете вибрационното количество на оборудването (вибрационният инструмент може да се използва за откриване ， Замяна е необходима, ако стойността надвишава стандарта).
Маркуч / духалки: Проверете за издутини ， повреда ， Изтичане на интерфейс ， и за заваръчни пукнатини в метални духалки.
Буферна подложка / еластично тяло: Проверете за износване (например дали подложката на съединителя е сплескана или разкъсана).
Провалът причинява:
Стареене: Гумените компоненти се влияят от температурните промени и маслената мъгла за дълго време ， в резултат на втвърдяване и напукване (продължителността на живота обикновено е 1-3 години ， в зависимост от околната среда).
Претоварване: Превишаване на номиналното налягане или тегло на носенето ，, което води до постоянна деформация (като спукване на маркуча поради свръхналягане).
Неправилна инсталация: Ако амортисьорът не е инсталиран хоризонтално ，, той ще бъде подложен на неравномерна сила ， или ако маркучът има твърде малък радиус на огъване ，, това ще доведе до местно износване.
Цикъл на замяна:
КОМПОНЕНТИ ЗА БУРБАЦИОННА БУФЕР: Препоръчва се да се инспектира на всеки 1-2 години ， и да ги заменя навреме, ако се намерят признаци на стареене ；
Метално базирани компоненти на буфер (като Bellows): Проверете на всеки 3-5 години ， и разширете употребата, ако няма очевидни щети.
