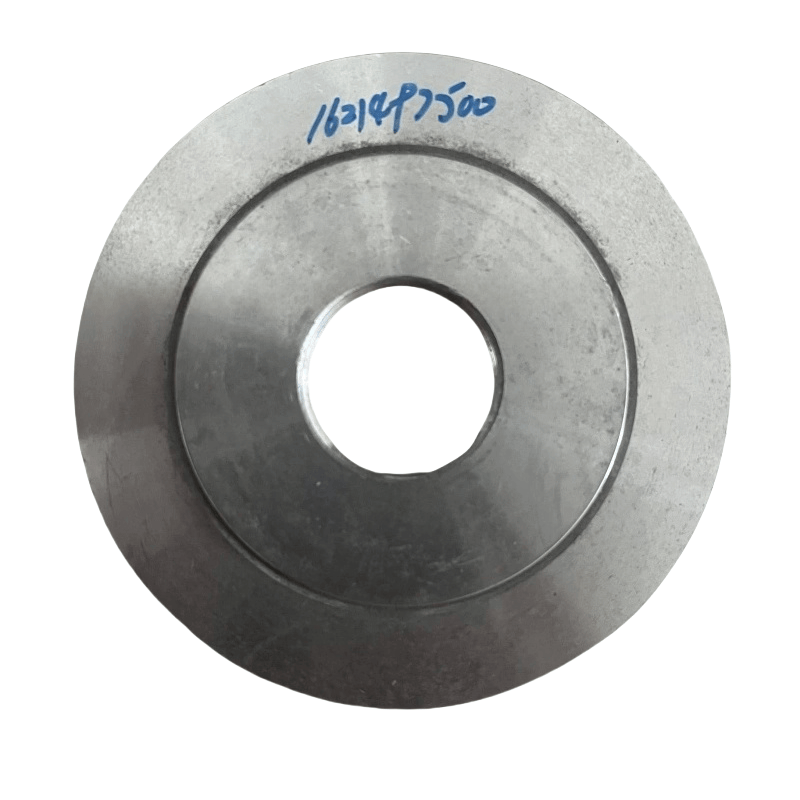

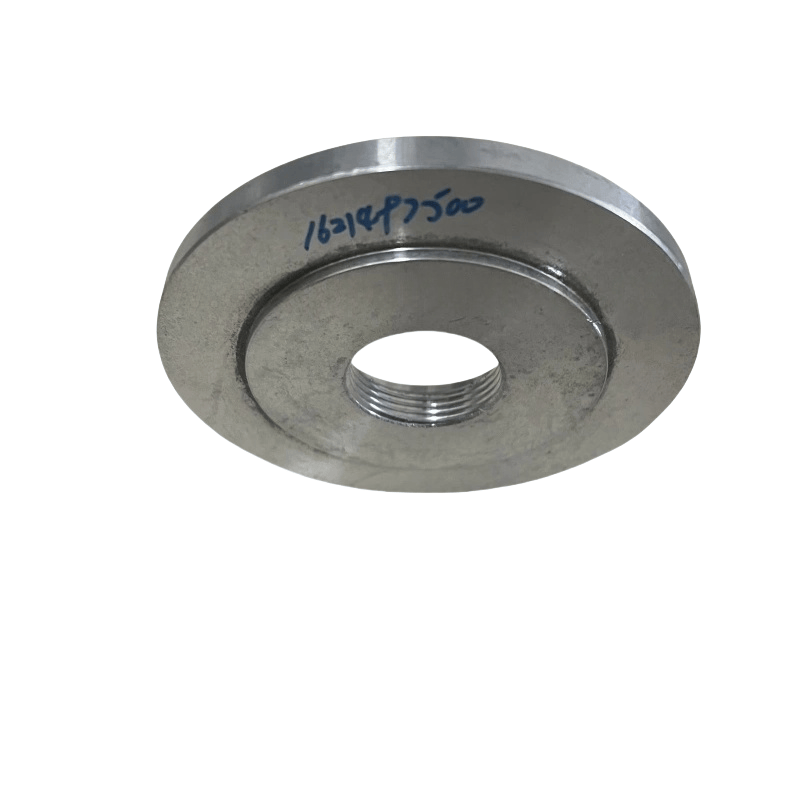

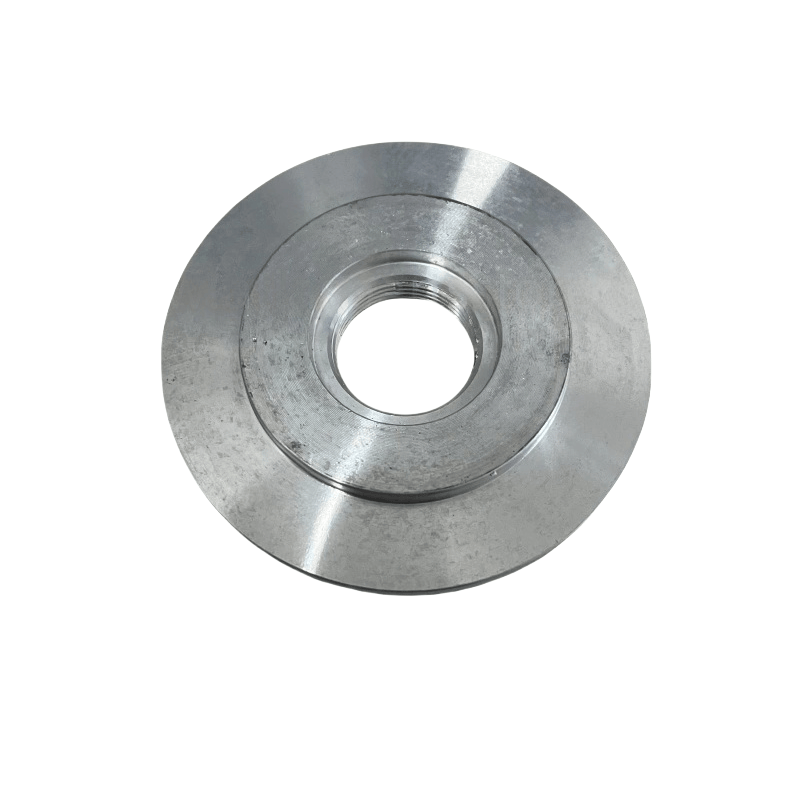

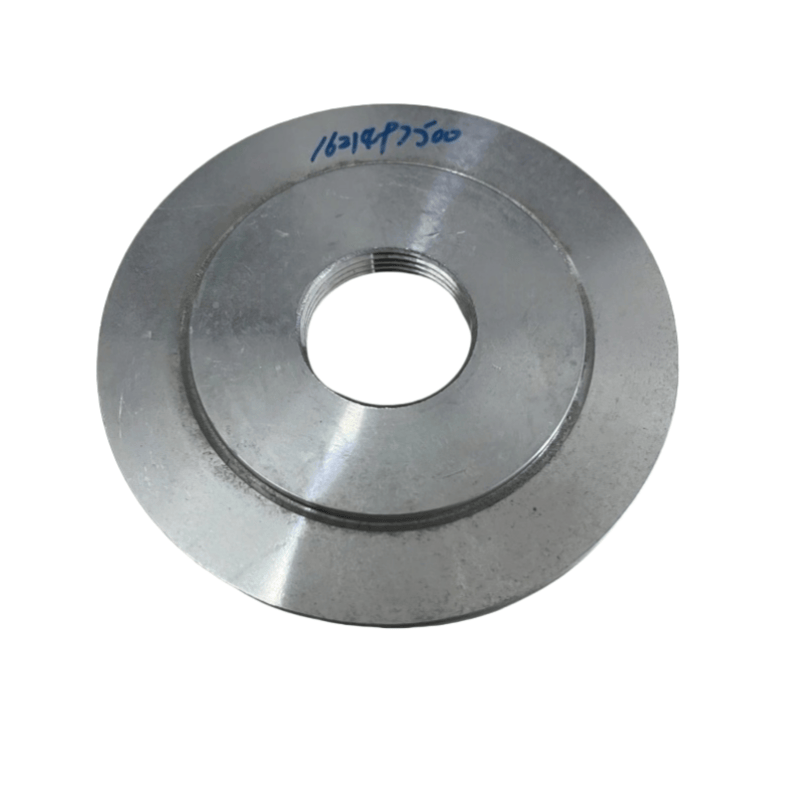

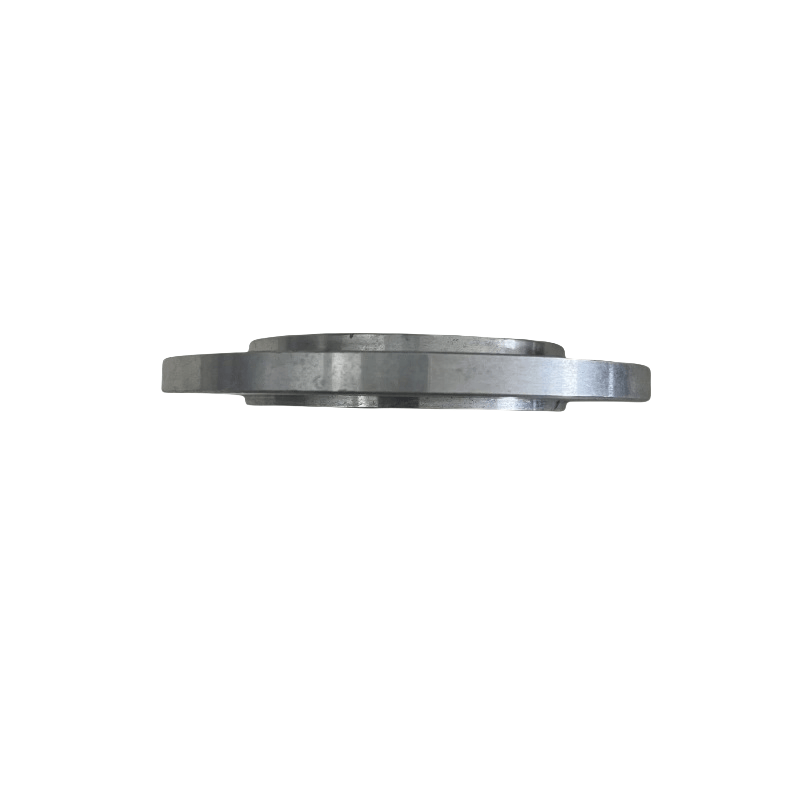

Atlas Copco Air Compressor Plate Plate Plate Основни функции
Запечатване и лагер на налягането: Запечатано е с тялото на клапана чрез уплътняващи елементи (като уплътнения, О-пръстени), образувайки затворена кухина, която може да издържи налягането на сгъстения въздух (обикновено в съответствие с работното налягане на системата, 0,7 ~ 1,6 MPa), предотвратявайки изтичането на газ.
Защита на вътрешните компоненти: Той покрива и защитава вътрешните компоненти на клапана за налягане (като ядра на клапаните, пружини, диафрагми и др.) За предотвратяване на прах, масло и други примеси от влизане и влияние върху чувствителността на клапана.
Фиксиране и позициониране: Тя е фиксирана към тялото на клапана с болтове, за да се гарантира, че вътрешните компоненти (като пружини, ядра на клапаните) са в правилното положение, гарантирайки точността на работата на клапана на налягането.
Помощ за предаване на налягане: Някои покривни плочи са проектирани с отвори или канали за засилване на налягането, които могат да прехвърлят налягането на системата в диафрагмата или буталото вътре в клапана, подпомагайки реализирането на функциите за регулиране на налягането.
Общи структури и характеристики
Структурен състав:
Основно тяло: Най-вече изработени от метални листове (като чугун, алуминиева сплав, въглеродна стомана) чрез щамповане или отливки, с определена дебелина (обикновено 3 ~ 10 мм), за да се гарантира капацитетът за носене на налягане.
Връзки за свързване: Множество отвори на болтовете се разпределят по кръстовидни за фиксиране с тялото на клапана; Центърът може да има отвор за наблюдение (с прозрачно покритие) или интерфейс на налягане.
Уплътняващ жлеб: Съединената повърхност между покриващата плоча и тялото на клапана обикновено има уплътняващ канал във формата на пръстен за инсталиране на уплътнения или О-пръстени.
Класификация (чрез съответния тип на налягането на клапана):
Поддържане на налягането на капака на клапана: Инсталиран върху клапана, поддържащ налягането в изхода на сепаратора на масления газ, той издържа на вътрешното налягане на сепаратора, за да се гарантира, че системата установява достатъчно налягане, преди да позволи да се изведе сгъстен въздух.
Разтоварване на капака на клапана: Използва се за контрол на натоварването/разтоварването на въздушния компресор, покривната плоча трябва да си сътрудничи с диафрагма или бутало, за да предаде сигнали за налягане и да постигне отвора и затварянето на клапана.
Плоча на капака на предпазния клапан: Защита на пружината и ядрото на клапана вътре в предпазния клапан, за да се гарантира, че предпазният клапан може надеждно да скочи и да облекчи налягането, когато се появи свръхналягане.
Основни параметри и материали
Основни параметри:
Размери: Външен диаметър, диаметърът на кръга за разпределение на отвора на болта и размерът на уплътнителния канал трябва да бъде напълно съчетан с тялото на клапана, за да се гарантира уплътнението на инсталацията.
Капацитет на носене на налягане: Тя трябва да отговаря на работното налягане на съответния клапан за налягане (като например капака на предпазния клапан трябва да издържи повече от 1,1 ~ 1,2 пъти по-голямо от налягането на номиналното налягане).
Повърхностна точност: плоскостта и грапавостта на повърхността на съединението трябва да отговарят на стандартите (обикновено плоскостта ≤ 0,1 мм/м, грапавост RA ≤ 3.2 μm), избягвайки изтичането поради лоша адхезия.
Общи материали:
Чугун (HT250): Ниска цена, добра твърдост, подходяща за ниско налягане (≤1MPA), некорозивна среда.
Алуминиева сплав (ADC12): Леко тегло, устойчива на корозия, често се използва в клапаните за под налягане на въздушните компресии със средни размери.
Въглеродна стомана (Q235 или 45# стомана): Висока якост, подходяща за клапани за налягане с високо налягане (> 1MPa), някои се нуждаят от поцинковаване или боядисване за предотвратяване на ръжда.
