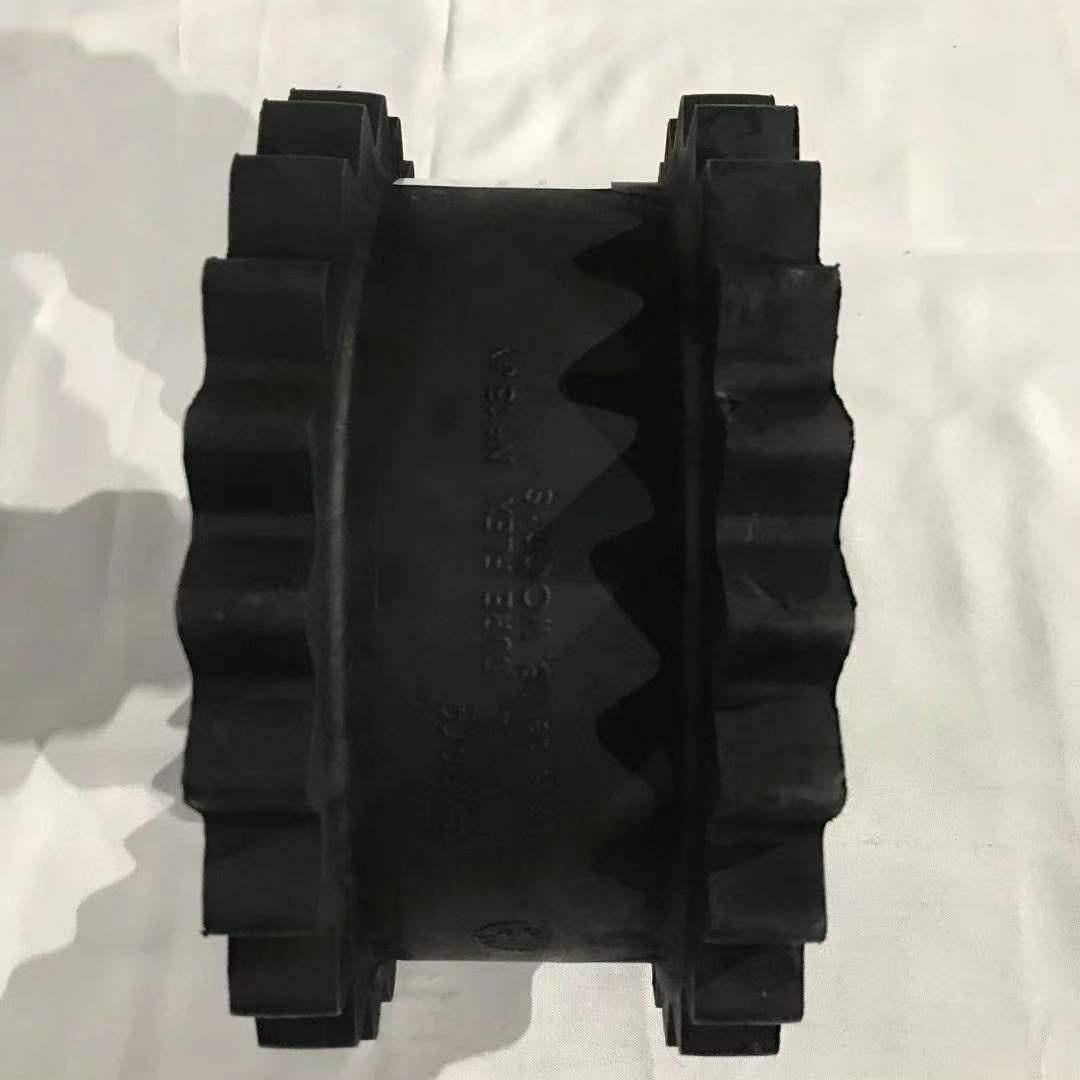

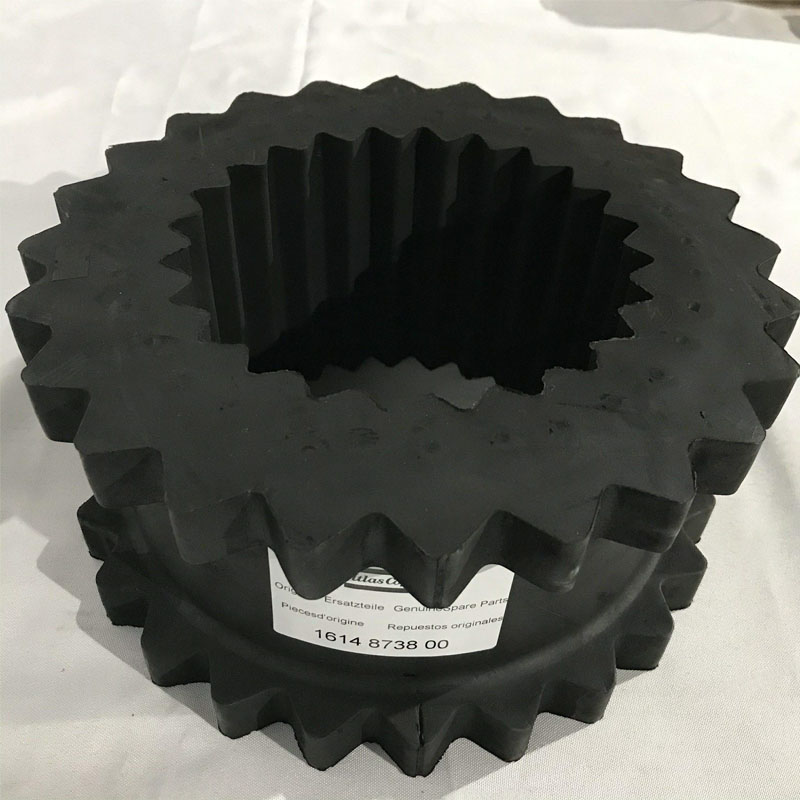

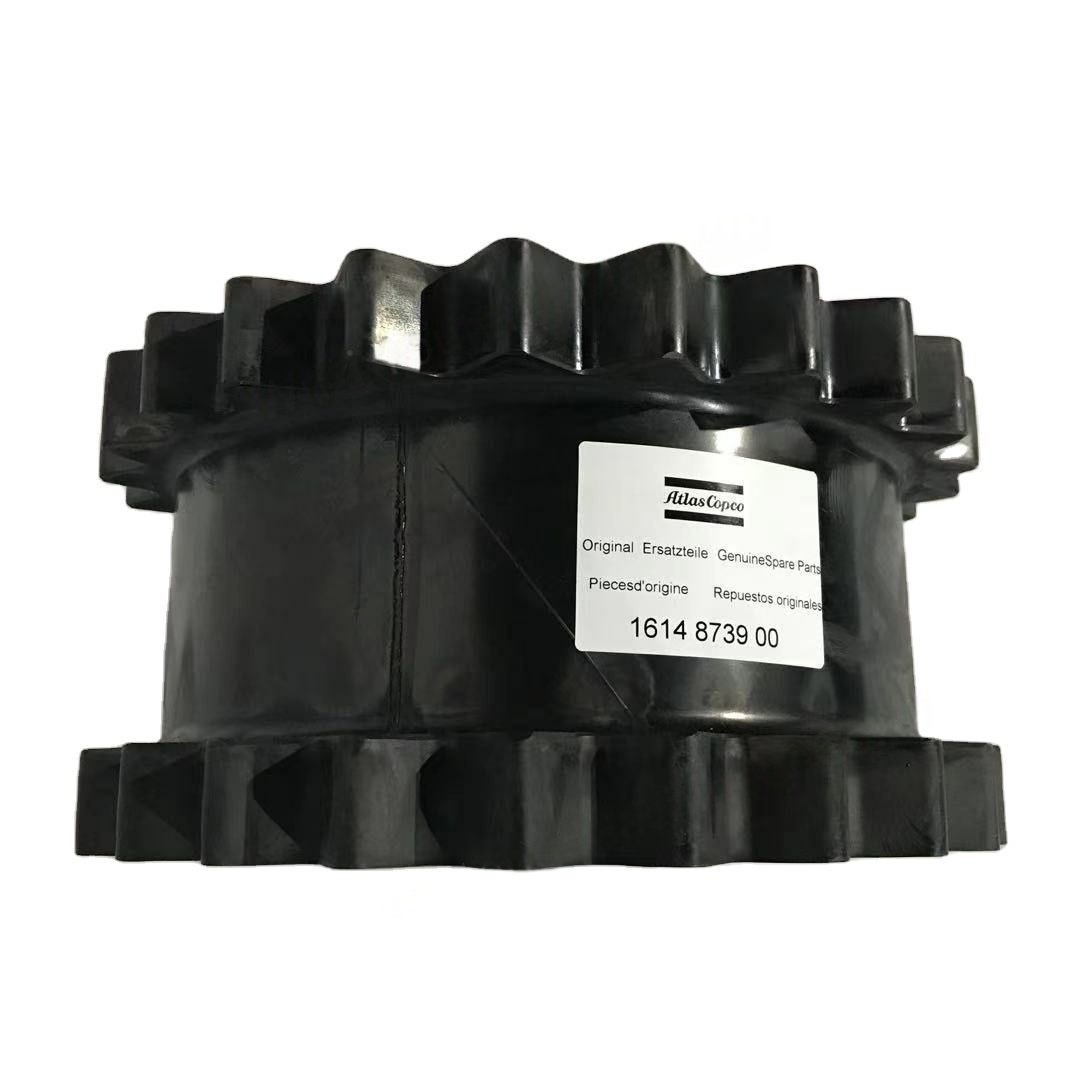

1614873900 комплект за свързване на Gear Flex Coupling за Atlas Copco

Защо гъвкавото свързване на зъбното колело на въздушния компресор?

1. Износване на повърхността на зъбите (най -често)

Симптом: Дебелината на зъбите намалява, грапавостта на повърхността на зъбната повърхност се увеличава и в тежки случаи се появява стъпало.

Причини:

Недостатъчно смазване: Недостатъчно количество смазочно количество масло или отлежало масло, което води до директен контакт и триене между зъбните повърхности.

Примеси Натискане: Неуспех на уплътняването, праха и металните частици влизат между зъбите, засилвайки абразивното износване.

Прекомерно натоварване: Действителният въртящ момент надвишава номиналната стойност на свързването, причинявайки прекомерно контактно напрежение върху зъбните повърхности.

Отместване Превишаване на стандарта: Недосвенството на двата вала (аксиално / радиално / ъглово) причинява неравномерно натоварване върху зъбните повърхности, което води до засилено локално износване.

2. Склонение на зъбната повърхност

Симптом: Метал върху зъбната повърхност се разтопява и завалят поради висока температура, образувайки канали.

Причини:

Висока скорост и тежко натоварване: триенето на зъбните повърхности генерира топлина при високи скорости на въртене, което води до разкъсване на масления филм.

Неуспех на смазването: Недостатъчен вискозитет на смазочното масло или лошата ефективност против адхезия.

Материално несъответствие: Разликата в твърдостта между вътрешните и външните зъби е твърде малка (идеалната разлика е HRC 5 - 10).

3. Фрактура на болта

Симптом: Свързването на болтове (особено болтовете на отвора на брояч) изпитват счупвания на умора.

Причини:

Недостатъчна сила за предварително затягане: Неспазване на посочения въртящ момент по време на монтажа, което води до подлагане на болтовете на променливи товари.

Неспазване на разхлабването във времето: Вибрацията на оборудването води до разхлабване на болта, засилване на концентрацията на напрежение.

Дефект на материала: Недостатъчна якост на болтовете или наличието на пукнатини и други дефекти.

4. Стареене и изтичане на уплътняващи пръстени

Симптом: Смазване на течове на масло, видими петна от масло от външната страна на съединителя.

Причини:

Висока температура: Дългосрочна работа във високотемпературна среда, гумени уплътнителни пръстени възрастта и втвърдяването.

Химическа корозия: Корозия на уплътнителните пръстени чрез смазване на добавки за масло или среда за околната среда (като киселинни газове).

Неправилна инсталация: Уплътнителните пръстени са надраскани или изкривени по време на монтажа.

5. Пукнатини на умора

Симптом: Пукнатини се появяват на полу-съединителя или междинния ръкав, обикновено на корена на зъба или клавиша.

Причини:

Често стартиране: Честото начало-стоп на оборудването генерира ударни натоварвания.

Резонанс: Естествената честота на свързването е близка до честотата на вибрацията на оборудването, причинявайки резонанс.

Дефект на материала: В кастинга има отвори за въздух, шлакови включвания и др., Ставайки източник на пукнатини.

II. Анализ на случая

Случай 1: Прекомерно износване на зъбната повърхност

Предистория: След една година на работа, дебелината на зъба на свързването на химическо растение се увеличава с 20% (нормално ≤ 10%).

Причини:

Неправилен избор на смазочно масло (твърде нисък клас на вискозитет), неспособен да образува ефективен маслен филм.

Не е инсталирано устройство за отстраняване на прах при входа на въздуха, прахът влезе във вътрешността на свързването.

Случай 2: Счупване на болтове, причиняващи спиране на машината

Предистория: Болтовете на свързването на въздушен компресор в определена мина се счупват последователно 3 пъти, което води до загуба от приблизително 50 000 юана всеки път поради спирането.

Причини:

По време на монтажа не се използва гаечен ключ и силата на предварително затягане е недостатъчна (достигайки само 60% от определената стойност).

Редовните проверки за разхлабването на болтовете не бяха проведени, което води до счупване на умора.

Случай 3: Стареене на уплътнителния пръстен и изтичане на масло

Предистория: свързването на въздушния компресор на определена фабрика за боядисване се попълва с смазочно масло всяка седмица, но все още често задейства алармите за недостиг на масло.

Причина:

Оборудването работи в среда от 80 ℃ отдавна, а нитрилният гумен уплътняващ пръстен е остарял и напукал.

Маслото за смазване съдържа екстремни добавки на налягане, които ускоряват корозията на гумата.
