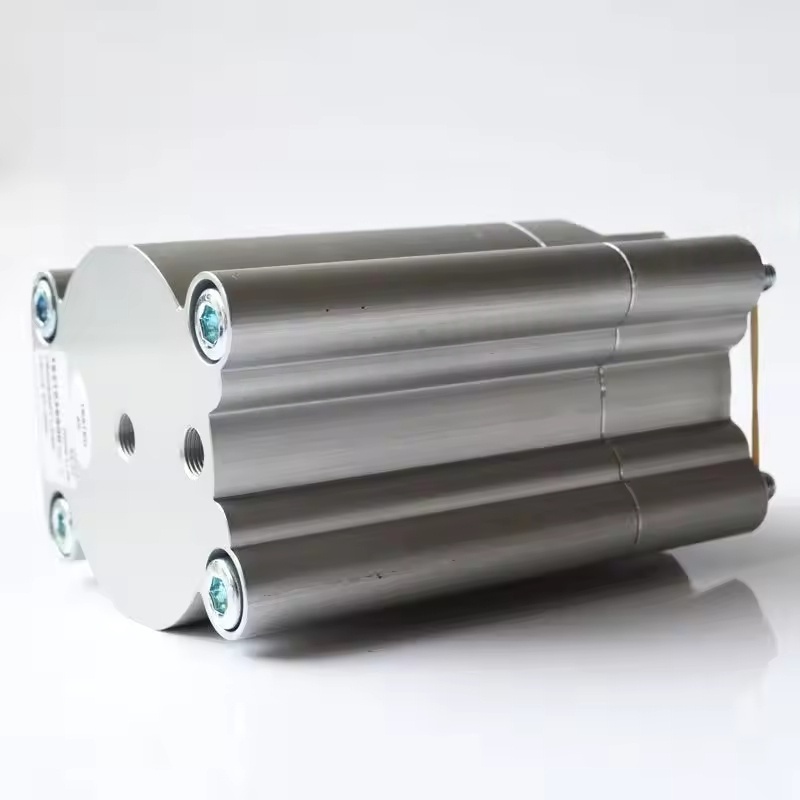

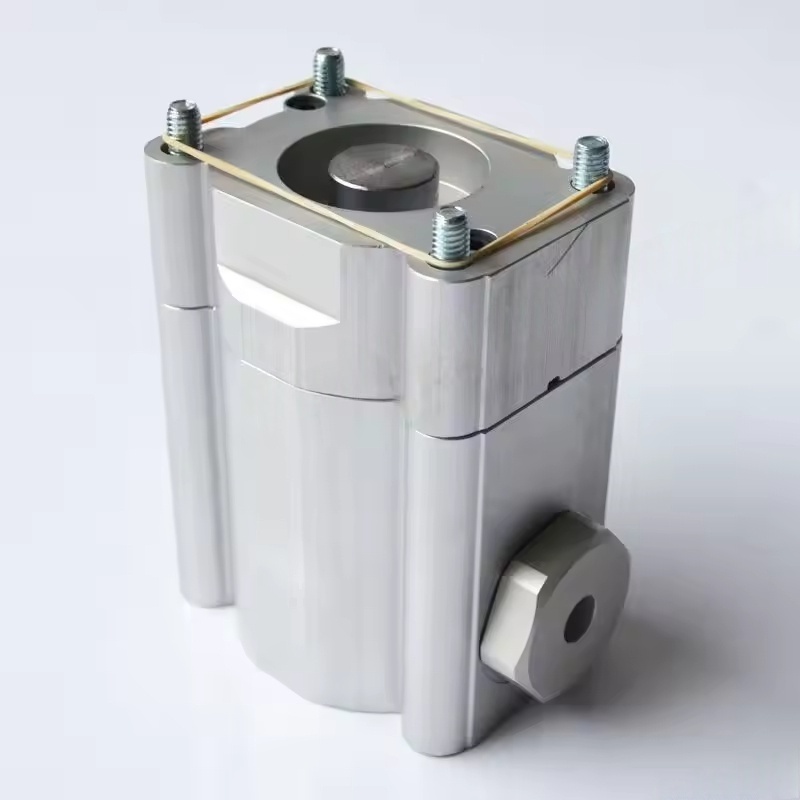

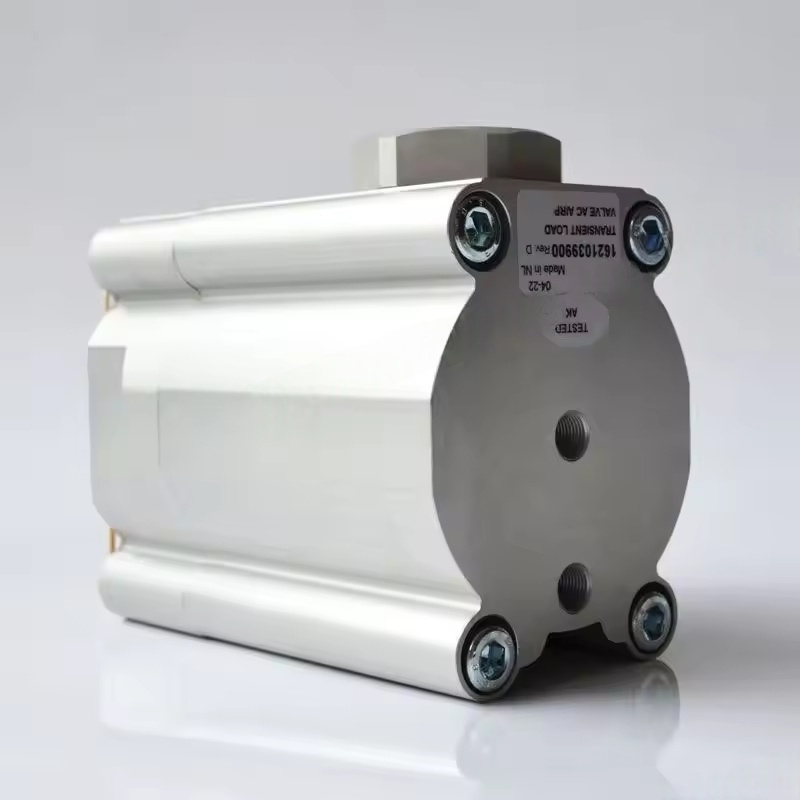

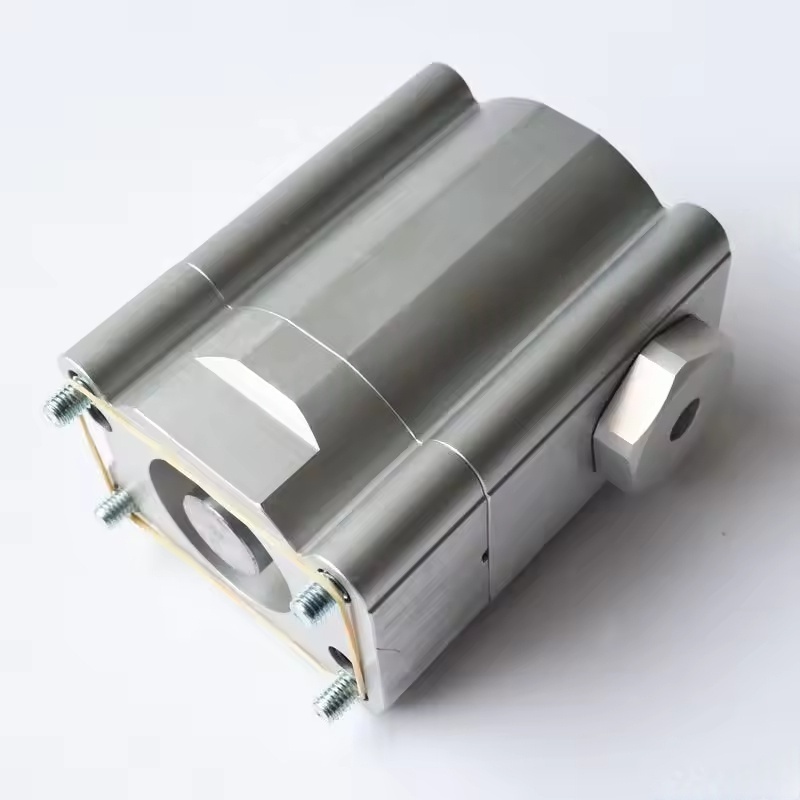

1621039900 Atlas Copco Wux Air Compressor Регулен клапан

Основните функции на регулиращия клапан Atlas Copco Wux

Контрол на налягането и стабилността

Като чувствителен към налягането клапан, регулиращият клапан Wux може автоматично да регулира степента на отваряне според зададения диапазон на налягане (като например необходимото налягане на потребителя или налягането на обратна връзка от тръбопроводна мрежа):

Когато налягането на системата е по -ниско от зададената стойност, клапанът се отваря по -широко, увеличавайки обема на всмукване и позволява на компресора да работи при натоварване, като по този начин увеличава обема на отработените газове;

Когато налягането на системата е по -високо от зададената стойност, клапанът се затваря или се изключва, намалявайки обема на всмукване, което кара компресора да влезе в разтовареното състояние и да се избегне свръхналягане.

Това поддържа налягането на мрежата надолу по веригата в стабилен диапазон, като гарантира нормалната работа на оборудването, използващо газ.

Регулиране на натоварването и икономия на енергия

Чрез прецизно контролиране на обема на всмукване, той дава възможност на компресора да работи в режим „частично натоварване“ (вместо чести стартови спирки), което е особено подходящо за сценарии със значителни колебания в търсенето на газ:

Намаляване на енергийните отпадъци по време на разтоварване (компресорът все още се върти, но консумацията на енергия е значително намалена по време на разтоварващото състояние);

Намалете механичното износване и удължете експлоатационния живот на основното устройство и двигателя.

Функции за защита

Някои регулиращи Wux клапани интегрират логиката на защитата на безопасността. Когато се открие аномалия на компресора (като прегряване или претоварване), тя може да затвори всмукателния канал ， принуждавайки компресора да се разтовари или изключи ， предотвратяване на разширяването на повредата.

Структура и принцип на работа

Структура на сърцевината: Обикновено се състои от корпуса на клапана ， ядро ​​на клапана ， пружина ， диафрагма (или бутало) ， отвори за наблюдение на налягането ， и контролен интерфейс. Някои модели се предлагат с компонент на електромагнитно задвижване (за дистанционно управление).

Работна логика:

Дупките за засилване на налягането наблюдават налягането в системата в реално време и предават сигнала към диафрагмата (или буталото) ；

Когато налягането се промени ， диафрагмата е подложена на сила и задвижва ядрото на клапана да се движи ， смяна на площта на напречното сечение на входящия канал ；

Пружината осигурява силата на нулиране и образува баланс със сензираното налягане ， Постигане на стабилна регулация на отвора на клапана.

Съвместими модели и приложения

Съвместими модели: Регулиращият клапан Wux се използва главно с малки и средни компресори с фиксирана скорост с фиксирана скорост (като някои модели от серията GA) ， особено за модели без контрол на честотното преобразуване ， като основен компонент за регулиране на натоварването.

Сценарии на приложение: широко използвани в индустриални полета с високи изисквания за стабилност на налягането (като механична обработка ， автоматизирани производствени линии ， Промишленост на опаковки ， и т.н.) ， за прецизно регулиране и задоволяване на търсенето на газ при различни условия на труд.
