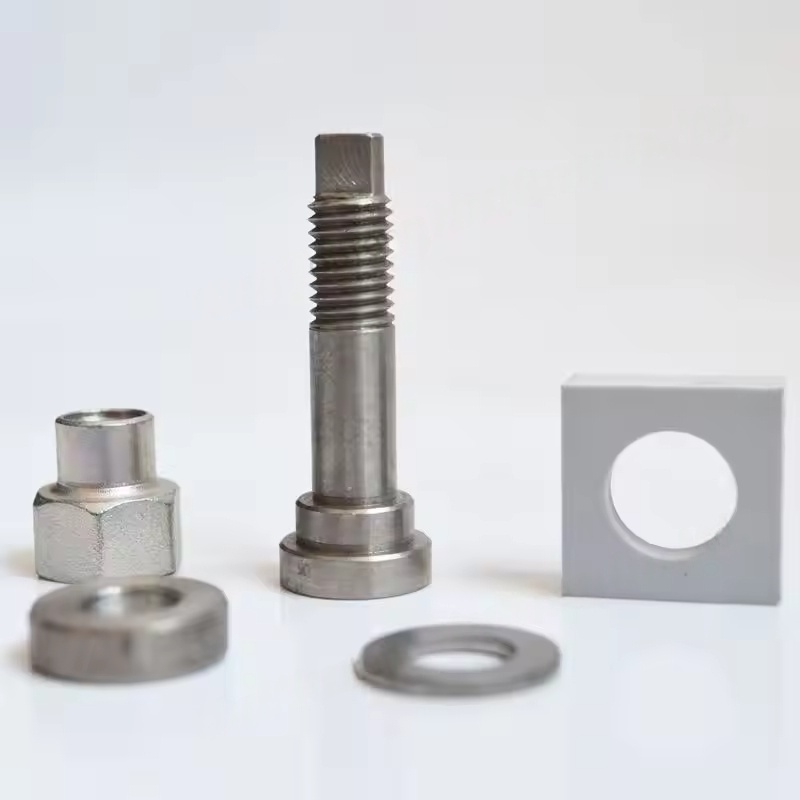

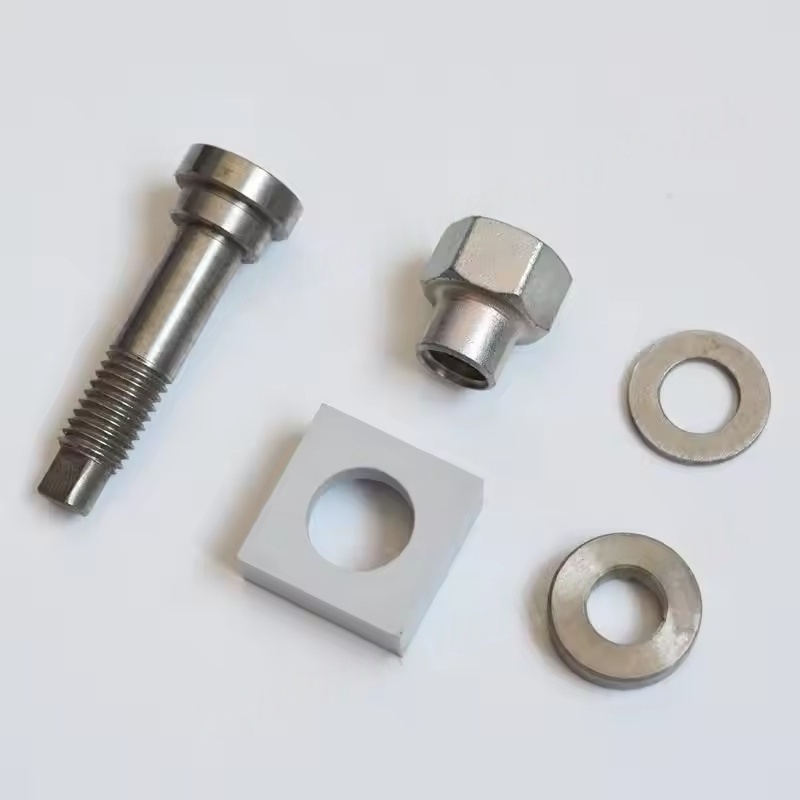

2906049700 Atlas Copco

2906049700 Atlas Copco

I. Основна функция на монтажа на всмукателния клапан

Входящият клапан на Z110-145 е ключов компонент на системата за всмукване на въздушния компресор, функционираща предимно като:

Контрол на обема на приема: Въз основа на изискванията за налягане на системата, степента на отваряне на клапана се регулира, за да регулира количеството въздух, влизащ в основната единица, което позволява на компресора да работи при пълно натоварване.

Осигуряване на ефективност на уплътняването: Когато се разтовари, клапанът е напълно затворен, за да предотврати потока на сгъстения въздух назад, намалявайки загубата на енергия.

Защита на основното устройство: В координация с регулаторния модул той постига гладко натоварване и избягва внезапен шок на налягане, който може да повреди компоненти като ротора и лагерите на основното устройство.

Сглобяването обикновено включва корпус на клапана, ядро ​​на клапана, уплътнения, пружини и проверка на конструкциите и е проектиран да отговаря на изискванията за налягане и поток на моделите от серия Z110-145.

II. Функционална и работна принцип на модула за регулатор на всмукателния клапан

Модулът за регулатор на всмукателния клапан е "Контролен център" на всмукателния клапан, задвижван от получаване на сигнали от системата за управление, за да работи в всмукателния клапан:

Обработка на сигнала: Получаване на сигнали за налягане от системата на въздушния компресор, определяне дали да се зарежда или разтовари.

Управление на задвижването: Чрез електромагнитни насочени клапани или пневматични компоненти, контролиране на регулирането на отвора / затварянето или отварянето / затварянето на всмукателния клапан.

Обратна връзка на състоянието: Някои модули имат възможности за обратна връзка, предавайки действителното състояние на всмукателния клапан на основния контролер, за да гарантира точността на управление.

Работната му логика е: когато налягането на системата е под зададената стойност, регулаторният модул задвижва входящия клапан да се отвори, което позволява на въздушния компресор да произвежда газ; Когато налягането достигне горната граница, регулаторният модул затваря входящия клапан и въздушният компресор влиза в разтовареното състояние.

Iii. Общи грешки и техните ефекти

Неизправки на сглобяването на всмукателния клапан

Засещаване на ядрото на клапана: Поради замърсяване на маслото, натрупване на примеси или стареене на уплътненията, клапанът не може напълно да се отвори / затвори, което води до недостатъчно производство на газ или бърз спад на налягането по време на разтоварена работа.

Лошо уплътнение: Изтичане Когато клапанът е затворен, което води до увеличена консумация на енергия по време на разтоварена работа и непрекъсната работа на празен ход на основното устройство.

Пролетна повреда: Водещо до застой на клапана или ненормално отваряне/затваряне, което влияе върху стабилността на обема на всмукване.

Неизправки на регулаторния модул

Електромагнитна повреда на насочения клапан: Не може да се получат или изпълняват контролни сигнали, което води до това, че всмукателният клапан не работи.

Аномалия на засилване на налягането: Модулът неправилно преценява налягането на системата, причинявайки често натоварването / разтоварването на въздушния компресор, увеличавайки консумацията на енергия и механичното износване.

Запушване на въздушния път: Запушване или изтичане в задвижващия въздушен път, което води до бавен или повреда на работата на всмукателния клапан.

IV. Ключови точки за поддръжка и подмяна Ежедневна поддръжка

Редовно проверявайте чистотата на монтажа на всмукателния клапан, отстранете петна и примеси на маслото и се уверете, че ядрото на клапана работи гъвкаво.

Проверете дали уплътненията са отлежали и ги заменете навреме, за да гарантирате ефективността на уплътняването.

Проверете електромагнитните клапани и газовия интерфейс на регулаторния модул за течове, като гарантирате, че налягането на шофиране е нормално.

Запазване на предпазни мерки

Необходимо е да се изберат оригинални фабрични компоненти, които съответстват на серията Z110-145, като се гарантира съвместимост в параметрите на размера и налягането.

Преди подмяната, машината трябва да бъде изключена и понижена, за да освободи сгъстения въздух в системата, като се избягва работата на налягането.

След инсталирането е необходимо да се извърши отстраняване на грешки: Тествайте дали превключването на зареждане/разтоварване е гладко и дали контролът на налягането е в рамките на зададения диапазон.
