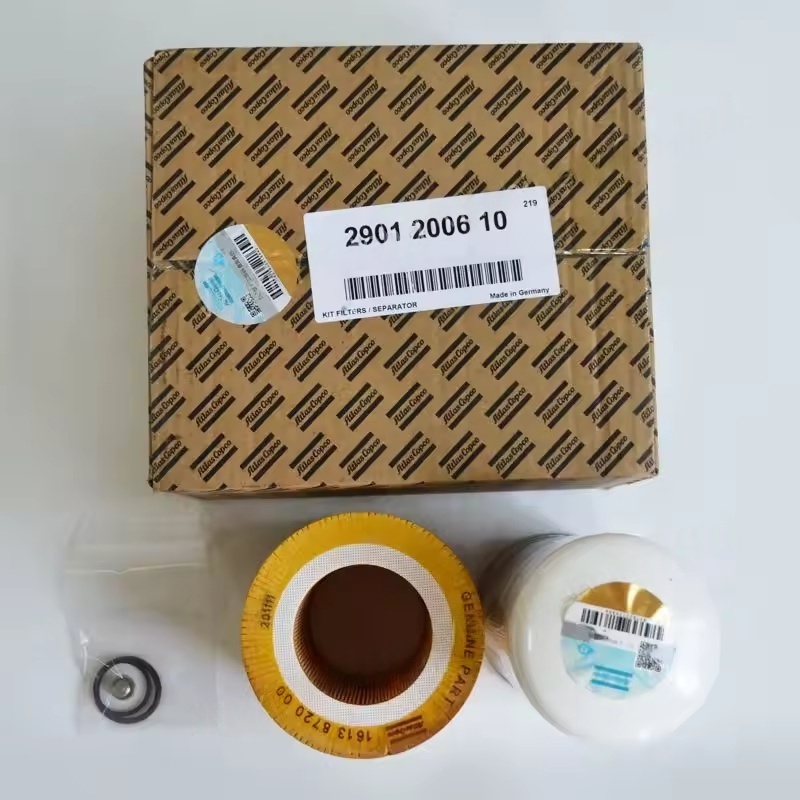

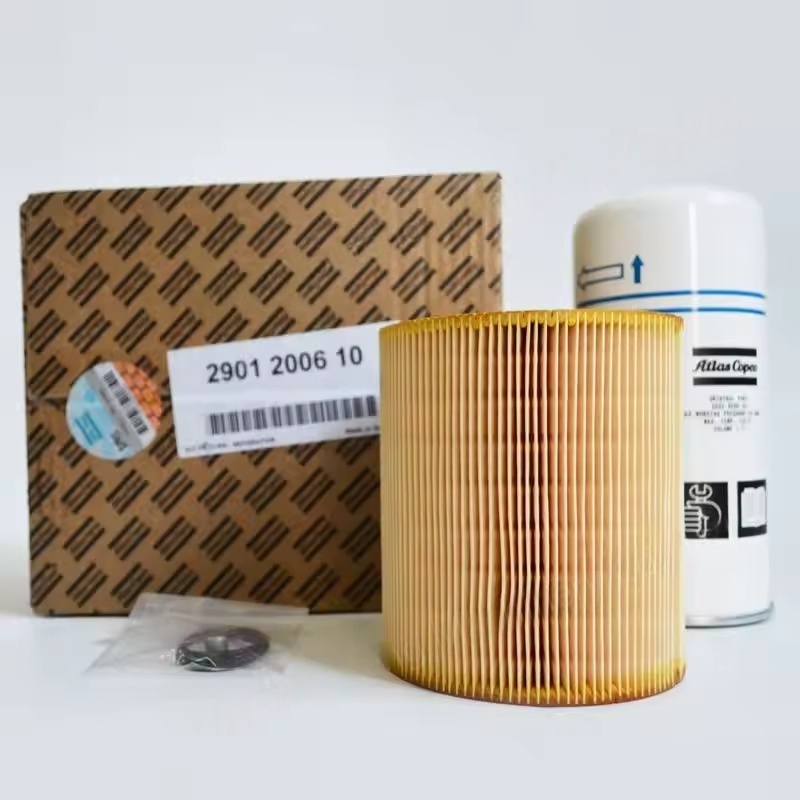

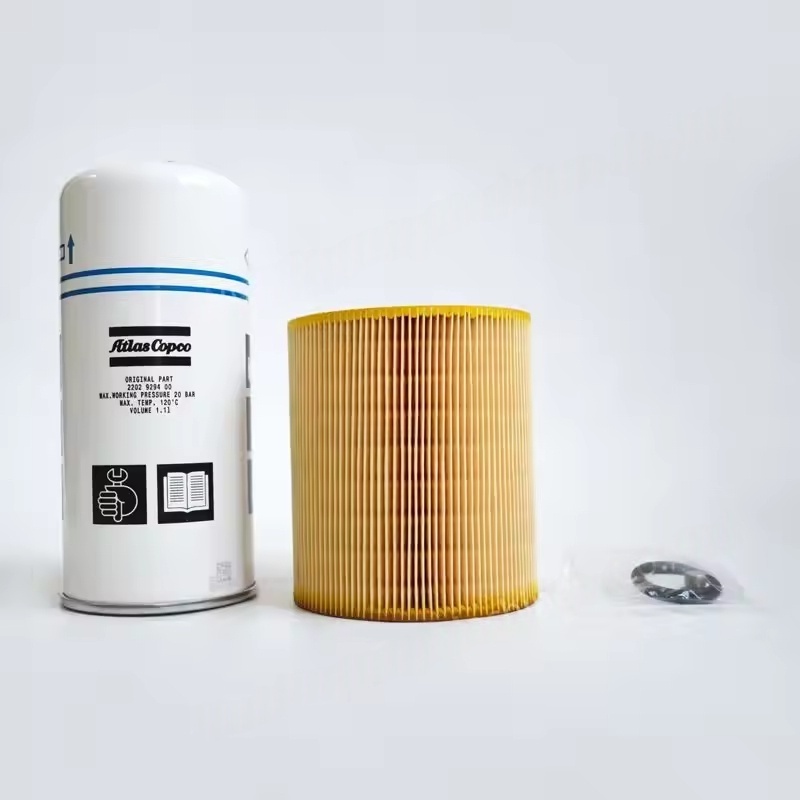

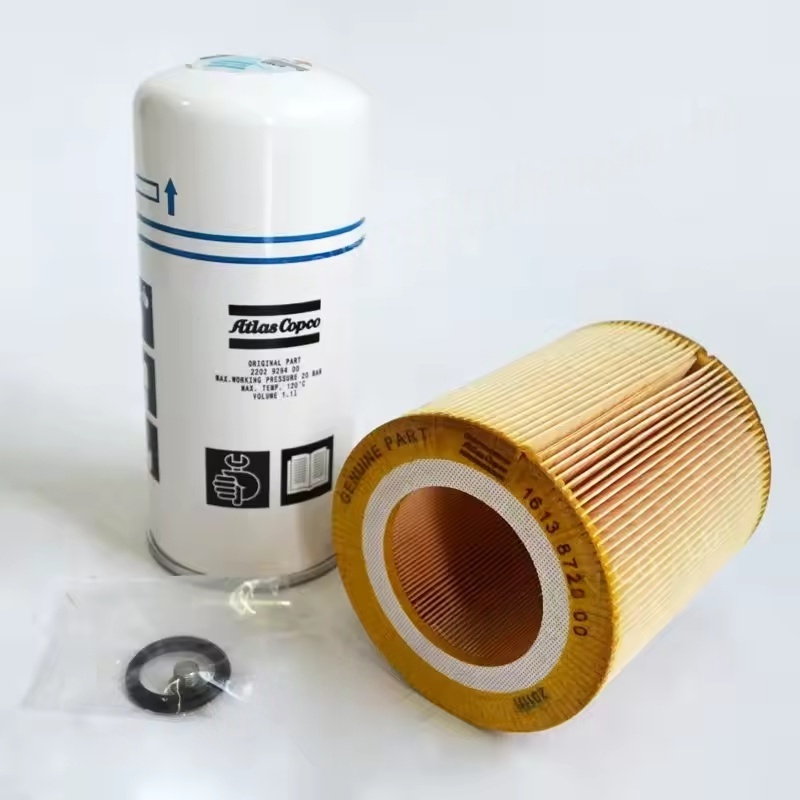

2901200610 Маслен филтър Atlas Copco Air Compressor Kit Filter Separator 1625426100 Оригинален

I. Компоненти на въздушния филтър на Atlas Copco

Въздушните филтри се използват за отстраняване на прах, частици, влага и други примеси от входящия въздух, като им пречат да навлизат в основния блок на въздушния компресор (като винт, бутало и др.), Избягвайки износване, блокиране или корозия на вътрешните части и намаляване на тежестта върху последващото оборудване за обработка.

Основни компоненти:

Корпус на филтър (външна обвивка)

Изработен от метална или високоякостна пластмаса, той има определени свойства на уплътняване и устойчивост на налягане, като защитава гладко вътрешния филтър и насочва въздушния поток. Обикновено той има входни и изходни интерфейси, а някои са оборудвани с индикатори за разлика в налягането (за да напомнят за подмяната на филтърните елементи).

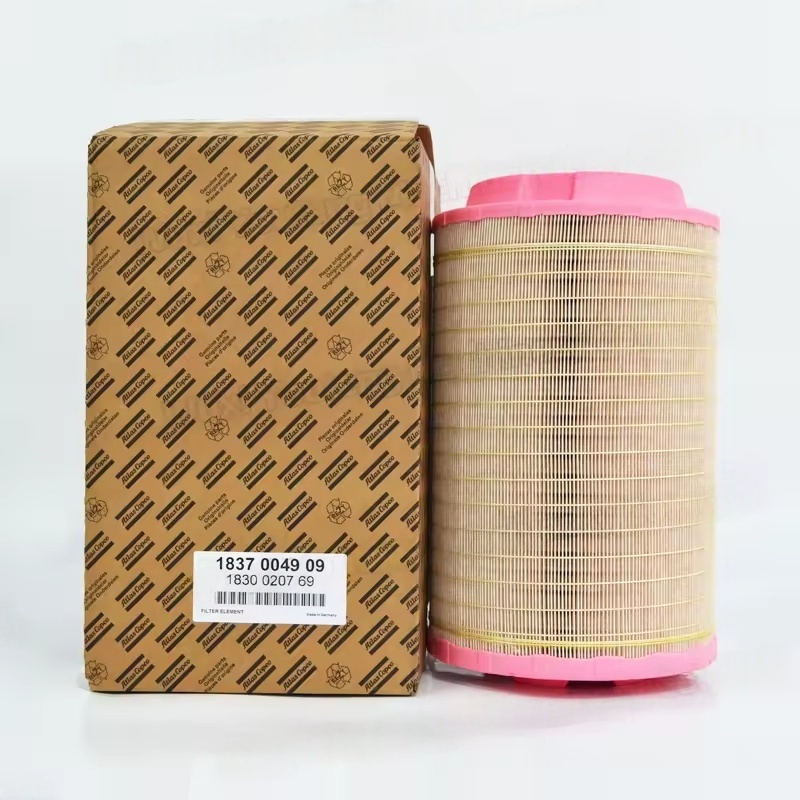

Филтър елемент

Материал: Обикновено изработена от хартия, нетъкана тъкан, стъклени влакна или метална мрежа, а различни материали имат различни точност на филтрация (обикновено от няколко микрометра до няколко десетки микрометра).

Структура: Предимно сгънати или цилиндрични, увеличавайки областта на филтриране и разширявайки живота на експлоатацията.

Функция: Улавяне на твърди частици и известна влага във въздуха чрез прихващане и адсорбция, а ефективността на филтриране пряко влияе върху качеството на всмукване на въздуха.

Уплътняващи части

Като каучукови уплътняващи пръстени, осигуряване на уплътнението между корпуса на филтъра и елемента на филтъра, както и между корпуса на филтъра и всмукателния въздушен компресор, предотвратявайки директно навлизането на нефилтриран въздух в системата.

Спомагателни компоненти

Някои филтри са оборудвани със защитни капаци (за да се предотврати навлизането на дъждовна вода и отломки), източващи клапани (за изхвърляне на кондензирана вода в корпуса на филтъра) или диференциални превключватели на налягането (за да се задейства аларма, когато филтърният елемент е запушен).

II. Компоненти на масления филтър на Atlas Copco (с сепаратор на маслени газове като сърцевина)

Когато въздушният компресор работи, смазващото масло се смесва със сгъстен въздух (особено за въздушни компресори, инжектирани с масло). Основната функция на компонента на масления филтър е да се отдели маслото от сгъстения въздух, като се гарантира, че изхвърленият сгъстен въздух има съдържание на масло, което отговаря на стандарта (обикновено ≤ 3 ppm) и в същото време възстановяване на смазващото масло за рециклиране.

Основни компоненти:

Резервоар за разделяне на маслени газове

Съдът на металното налягане, след като сместа от сгъстен въздух и смазващо масло влезе в резервоара, той първоначално се разделя чрез разширяване на обема, центробежна сила и др. (Грубо разделяне) и по -големите капчици от масло падат на дъното поради гравитацията.

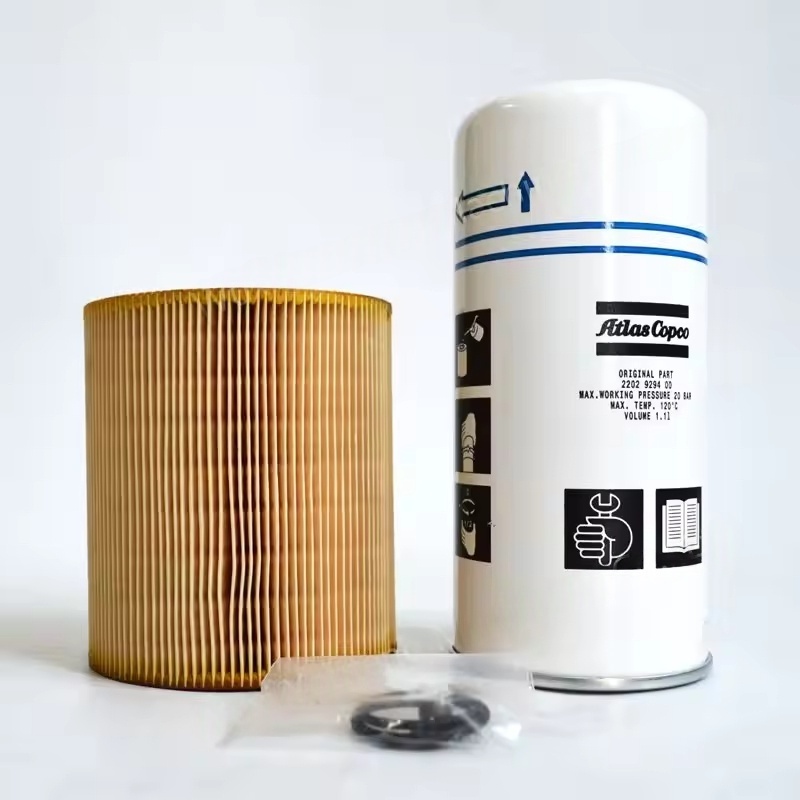

Филтър за разделяне на маслени газове

Материал: Многослоен композитен филтър материал (като стъклени влакна, полиестерни влакна и др.), С хидрофобни свойства, способни да адсорбират малки капчици от масло.

Функция: Извършване на фина филтрация върху отделения сгъстен въздух, чрез принципи на дифузия и прихващане, кондензиране на капчици с размер на микрометър в по-големи капчици с масло и връщането им в резервоара за масло.

Индикатори на производителността: Ефективност на разделянето (пряко влияещо на качеството на сгъстения въздух), капацитета за задържане на прах (определяне на живота на експлоатацията), разликата в налягането (увеличаване, когато елементът на филтъра е запушен, което изисква навременна подмяна).

Система за връщане на нефт

Върнете маслената тръба: Насочване на отделеното смазващо масло от дъното на резервоара за разделяне обратно към основния блок на въздушния компресор (като камера за компресия на винта), намаляване на разхода на гориво.

Върнете клапана за проверка на маслото: Предотвратяване на връщането на смазочно масло, когато компресорът спре, като се избягва пръскането на масло по време на следващото стартиране.

Компоненти за безопасност и мониторинг

Защитен клапан: Автоматично освобождава налягането, когато налягането в резервоара за разделяне надвишава границата, защитавайки оборудването.

Огледало / сензор за нивото на маслото: Мониторинг на нивото на маслото в резервоара за масло, за да се осигури нормално снабдяване на масло за смазване.
