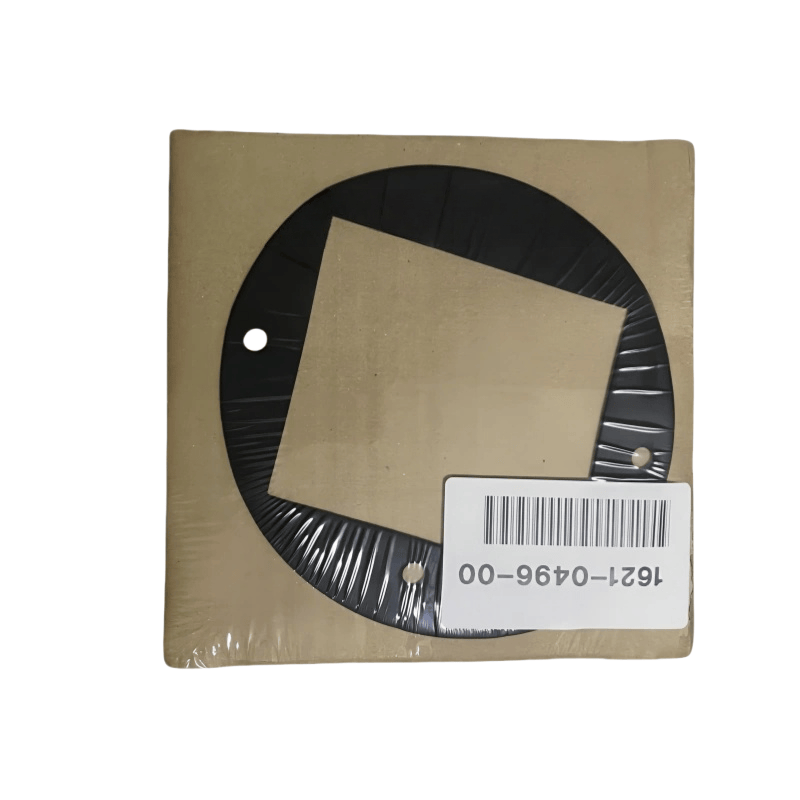

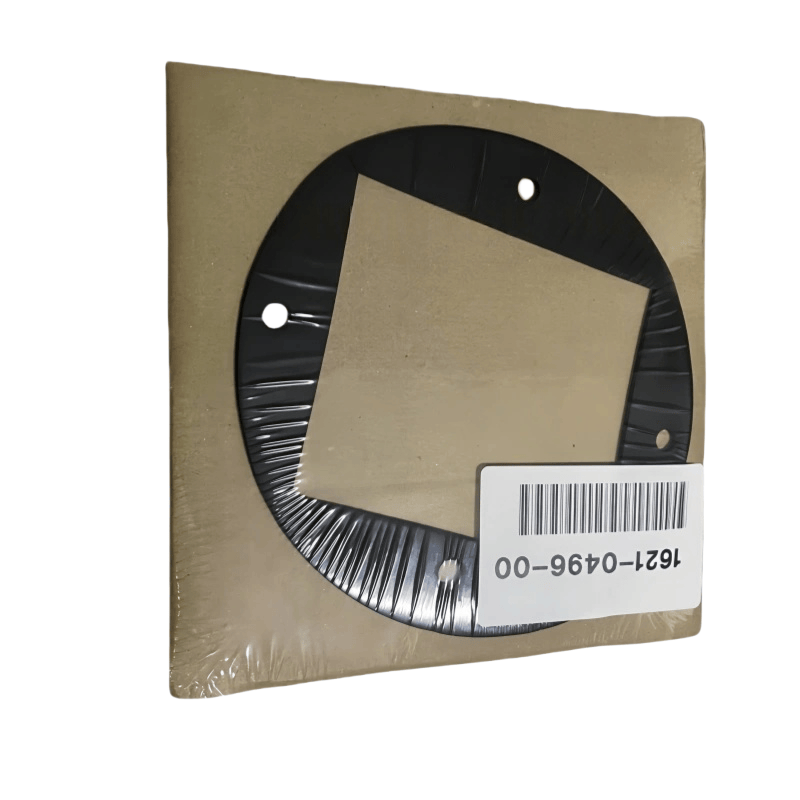

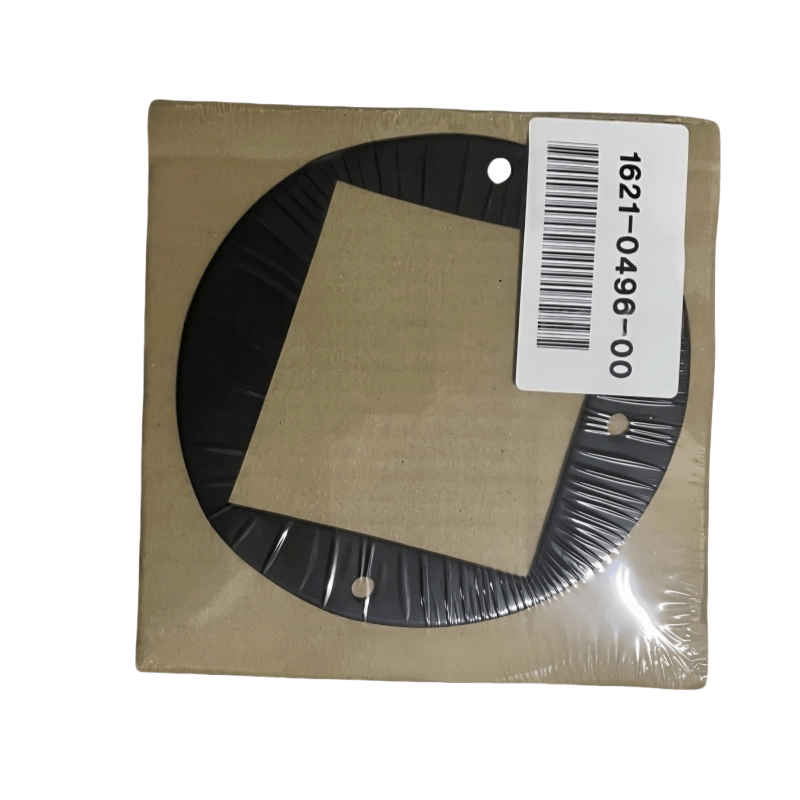

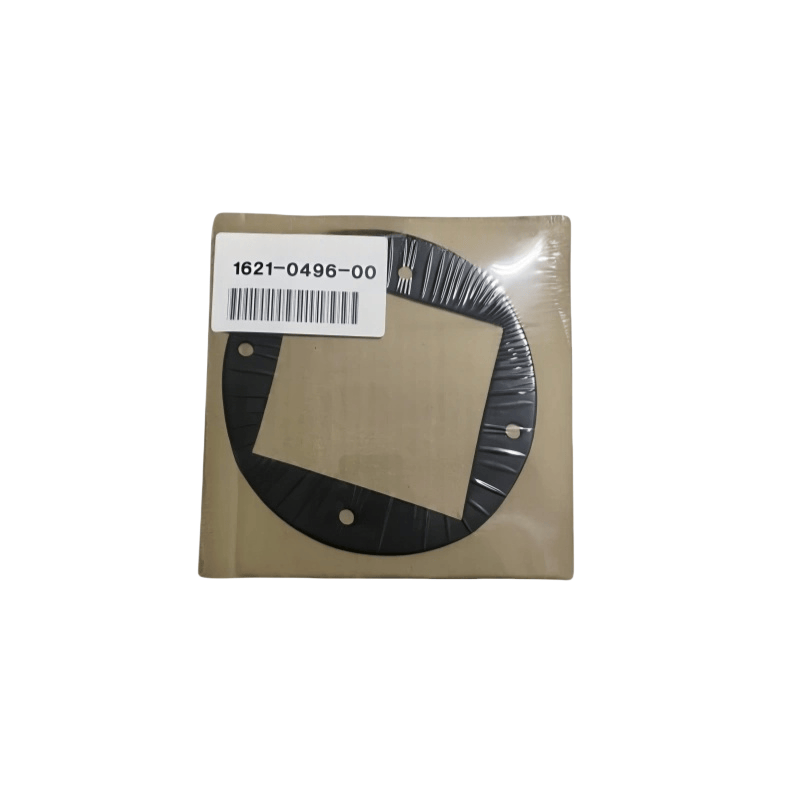

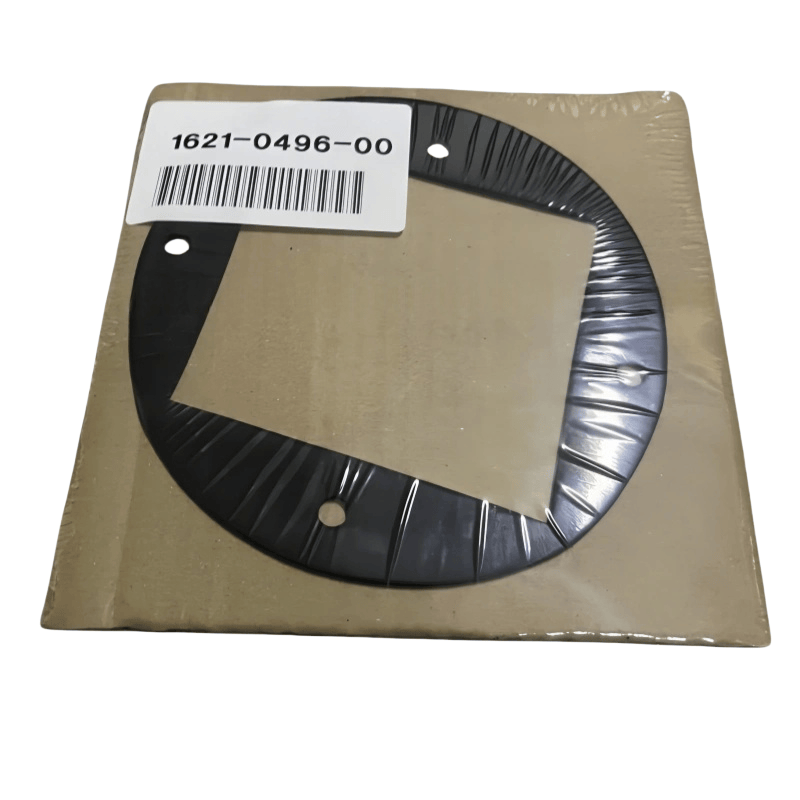

Atlas Copco 1621049600 Основни функции
Запечатване и предотвратяване на течове: Чрез собствената си деформация (еластична или пластмасова) тя запълва микроскопичната неравномерност на двете повърхности за чифтосване, за да се предотврати изтичането на сгъстен въздух, смазващо масло от фланци, крайни капаци, интерфейси на тръбите и т.н.
Буфериране и защита: Намалява директното триене и вибрационния шок между компонентите на връзката (като метал и метал), предпазвайки контактните повърхности от драскотини или раздробяване.
Компенсиране на пропуски: абсорбира промените в пропастта на повърхностите на чифтосването, причинени от производствени грешки, отклонения в монтажа или температурни изменения, поддържайки стабилен уплътнителен ефект.
Еднообразно разпределение на силата: Разпределя равномерно налягането на болтовете или закопчалките върху чифтосващите повърхности, като избягва прекомерното локално напрежение, което причинява деформация на компонента.
Общи видове и сценарии на приложение
Въз основа на материали и структури, тя е разделена главно на следните категории:
Гумени уплътнения
Материал: Нитрил каучук (устойчив на масло), флуорно гума (устойчив на висока температура, химическа корозия), силиконов каучук (устойчив на висока и ниска температура) и т.н.
Характеристики: Добра еластичност, отлични характеристики на уплътняване, подходящи за ниско налягане (≤1MPa), нормална температура или средна температура.
Приложения: Интерфейси за маслено охладител, фуги с водни тръби, повърхности за чифтосване с фланец с ниско налягане, уплътнения за наблюдение на прозореца и др.
Метални уплътнения
Материал: Мед, алуминий, нисковъглеродна стомана, неръждаема стомана и др. Тип:
Плоски шайби: Използва се за съвместните повърхности на металните компоненти за подобряване на уплътняването и разпределянето на налягането;
Скородни шайби: Имайте зъби във формата на пръстен на повърхността, постигайки уплътняване през деформацията на зъбите, подходящи за средни и високо налягане на сценарии;
Вълнени шайби: Имайте определена еластичност и могат да компенсират промените в разликата, подходящи за зони, предразположени към вибрации.
Приложения: Фланци на тялото на цилиндъра с високо налягане, крайни капаци на разделителния газ, основни седалки за уплътняване на вала и др., В райони с високо налягане.
Композитни шайби
СТРУКТУРА: Метална рамка (като мед, неръждаема стомана), покрита с гумена, азбест или графитни уплътняващи материали, балансирайки силата на метала и уплътнителната характеристика на неметала.
Характеристики: Устойчив на високо налягане (до 10MPa или повече), устойчив на високотемпература, подходящ за сложни условия на труд.
Приложения: Основен капак на винтовата машина, фланците на клапана с високо налягане, части за свързване между сепаратори на маслени газове и цилиндри.
Азбест / не-асбестови шайби
Материал: Азбестът (традиционен материал, постепенно заменен поради опасения за околната среда) или не-асбестови влакна (като стъклени влакна, арамидни влакна), комбинирани с каучук.
Характеристики: Добра термична устойчивост (-50 ℃ ~ 200 ℃), ниска цена, подходяща за уплътняване със средно и ниско налягане.
Приложения: Стари капаци на цилиндъра на машината на буталото, фланци на изпускателните тръби и др.
Ключови параметри и избор
Параметри на размера: Вътрешен диаметър, външен диаметър, дебелината трябва да бъде строго съчетан с отворите на болта и размерите на фланеца на частта за свързване, твърде големи ще причинят затруднения с инсталацията, твърде малки няма да покрият уплътнителната повърхност.
Работно налягане: Ниско налягане (≤1MPA) може да избере каучукови или неасбестови шайби; Средно и високо налягане (1 ~ 10MPa) трябва да се изберат метални или композитни шайби.
Работна температура: Нормалната температура (-20 ℃ ~ 80 ℃) може да избере нитрилни гумени шайби; Високата температура (80 ℃ ~ 200 ℃) трябва да се изберат флуорорубер, метални или графитни композитни шайби.
Съвместимост на медиите: Съвпаднал с контактната среда (въздух, смазочно масло, охлаждаща течност и др.), Като нитрилна каучук за маслени сценарии, флуоророрубер или неръждаема стомана за корозионни сценарии.
Точки за инсталиране и поддръжка
Подготовка преди инсталирането:
Почистете петна от масло, ръжда, бури на повърхността на ставата, уверете се, че повърхността е плоска и чиста;
Проверете дали шайбите имат пукнатини, повреди или стареене (като втвърдени гумени шайби) и не използвайте тези, които са неквалифицирани.
Правилна инсталация:
Шайрите трябва да бъдат центрирани и поставени, за да се осигури пълно покритие на уплътняващата повърхност, да се избегне компенсиране, причинявайки местно изтичане;
Когато затягате болтовете, нанесете еднаква сила (в диагонална последователност), избягвайте прекаленото, което може да смаже шайбите или недостатъчното затягане, което може да доведе до лошо запечатване;
Преди да инсталирате метални шайби, нанесете малко количество уплътнител (като силиконов уплътнител), за да подобрите уплътнителния ефект (не е необходимо, в зависимост от работата
