1320604630 Atlas Copco

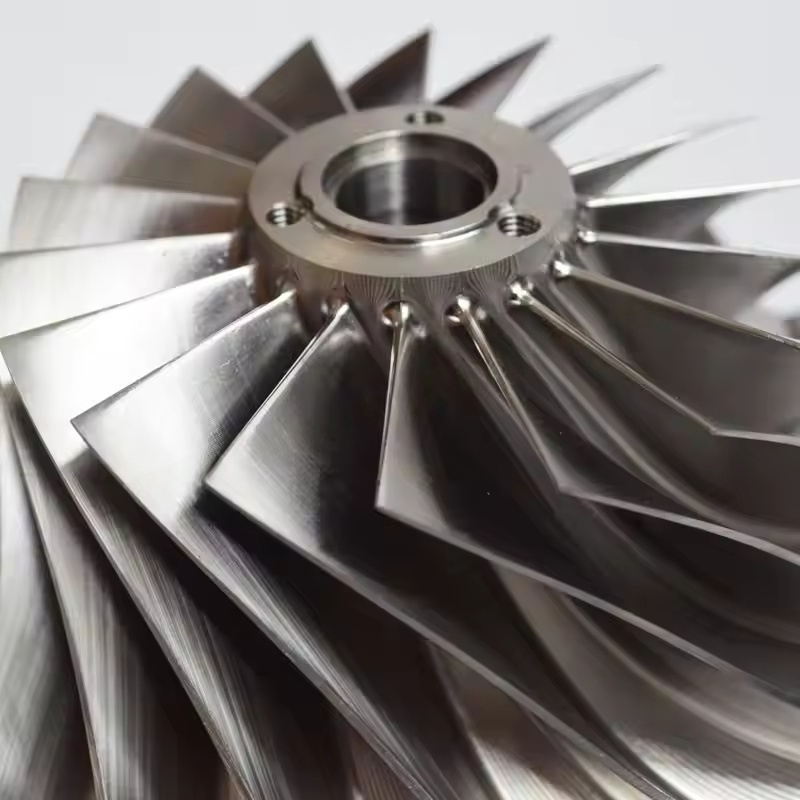

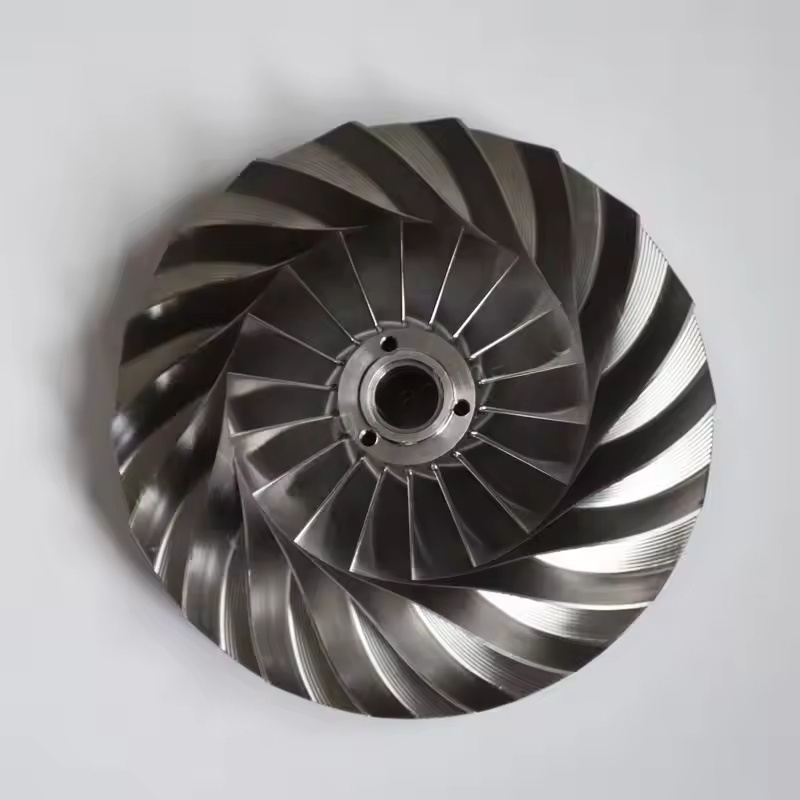

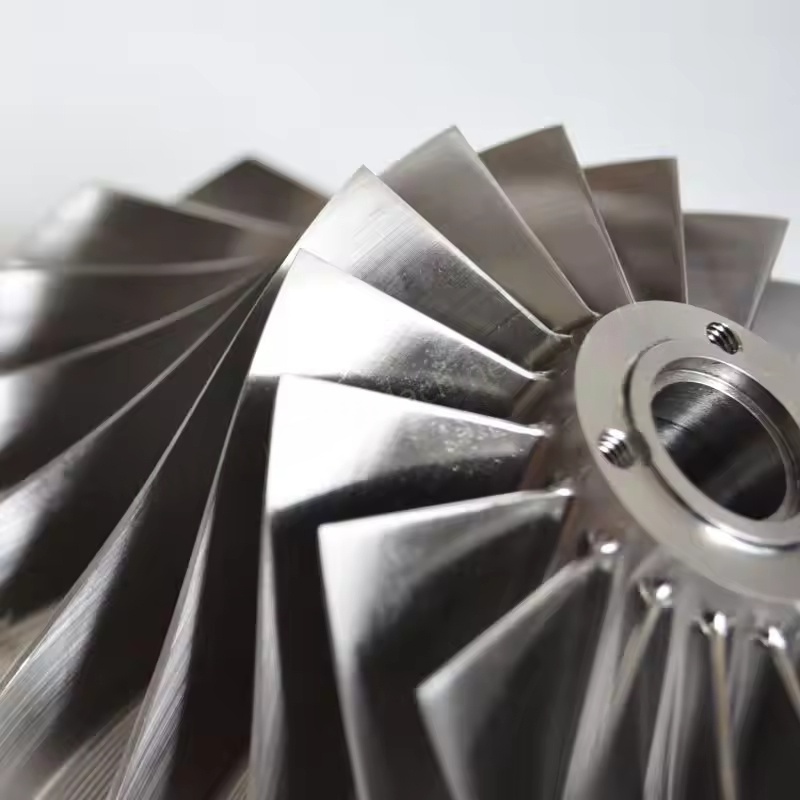

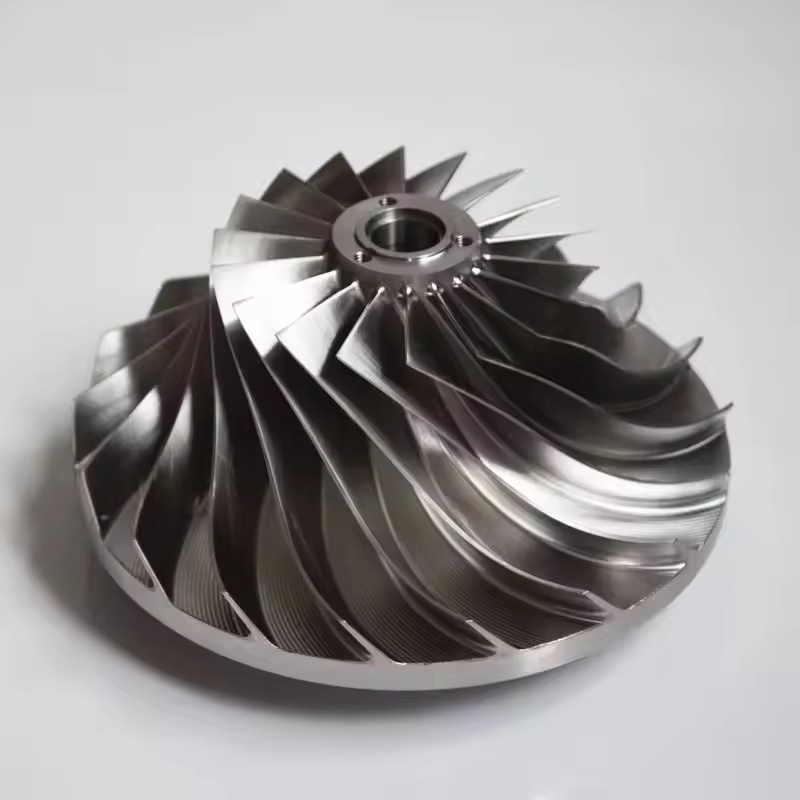

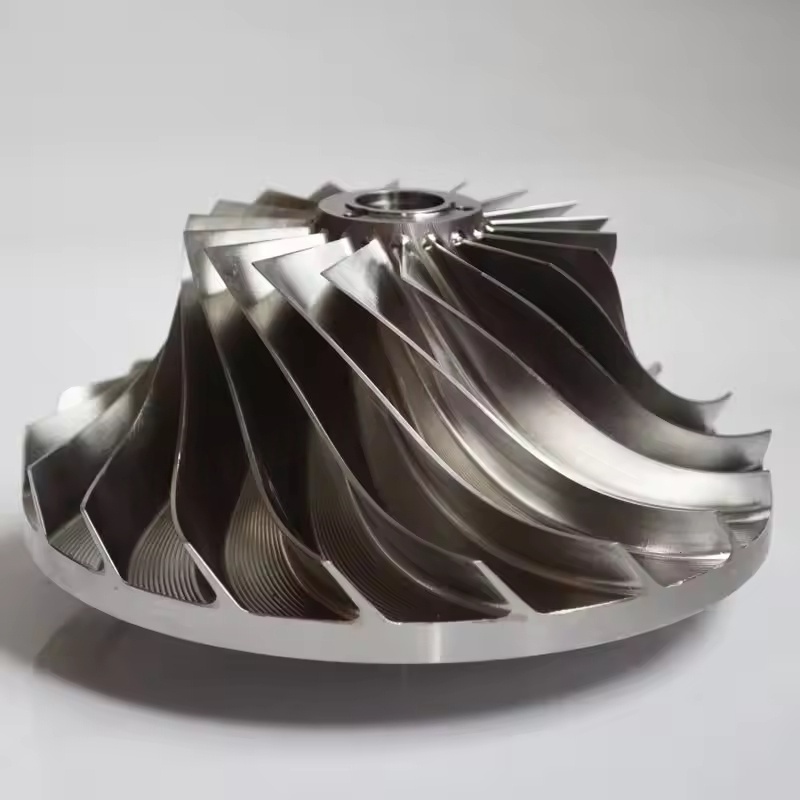

Работно колело тип червячно зъбно колело в центробежни въздушни компресори Atlas Copco. 1. Основна функция

Работното колело се върти с висока скорост (обикновено хиляди до десетки хиляди обороти в минута), използвайки центробежна сила за ускоряване и компресиране на въздуха, влизащ в работното колело, преобразувайки механичната енергия в кинетична енергия и енергия под налягане на газа, което е ключовата връзка за постигане на компресия на въздуха. В многостепенната компресионна структура на центробежните въздушни компресори, работното колело трябва да се комбинира с дифузори, завои и други компоненти, за да се увеличи постепенно налягането на газа до целевата стойност.

2. Характеристики на работното колело с високо съдържание на алуминий

Материални предимства: Изработен от алуминий с висока якост (като алуминий от аерокосмически клас), той има характеристиките на ниска плътност и леко тегло, което може значително да намали инерционната сила и натоварването на вала по време на въртене на работното колело, да намали загубата на енергия и е подходящ за средно и ниско налягане, условия на работа със средна скорост.

Производителност на обработка: Алуминият лесно се обработва във форма и може да реализира сложни дизайни на повърхността на остриетата (като извити назад остриета), да оптимизира канала на въздушния поток, да намали загубата на поток и да подобри ефективността на компресията.

Сценарии на приложение: Често се използва в центробежни въздушни компресори със средна и ниска мощност или в сценарии, при които има по-високи изисквания за олекотяване на оборудването и контрол на консумацията на енергия.

3. Характеристики на металното работно колело

Избор на материал: Използвайте най-вече високоякостна легирана стомана (като хром-молибденова стомана, сплави на базата на никел) или титанови сплави, с отлична устойчивост на висока температура и високо налягане, механична якост и устойчивост на умора, много по-високи от алуминия, способни да издържат на по-високо напрежение при въртене.

Адаптивност на работните условия: Подходящ за големи центробежни въздушни компресори с висока скорост на въртене и високо съотношение на компресия или промишлени среди с по-висока средна температура и следи от примеси (като в химическата и енергийната промишленост), способни да издържат на тежки механични и термични натоварвания за дълго време.

Стабилност: Металният материал има по-добра твърдост, по-силна способност за потискане на вибрациите по време на високоскоростно въртене, което помага за намаляване на шума на уреда и удължава живота на свързаните компоненти като лагери.

4. Конструктивни и производствени характеристики

Аеродинамична оптимизация: Формата на лопатките на работното колело (като наклон напред, огъване назад, радиално), ъглите на входа и изхода, диаметърът на колелото и т.н. са оптимизирани чрез симулация на динамиката на флуидите (CFD), за да се осигури плавен въздушен поток, да се намалят загубите от вихър и удар и да се подобри ефективността на изолацията.

Прецизна обработка: Използвайте обработка на връзки по пет оси, цялостно изковаване и т.н., за да осигурите точността на размера и производителността на динамичния баланс на работното колело, да избегнете вибрации, надвишаващи стандартите поради неравномерно разпределение на масата, и да осигурите безопасна работа.

Третиране срещу корозия: Някои метални повърхности на работното колело ще бъдат подложени на хромиране, керамично пръскане и т.н., за да се повиши устойчивостта на корозия и устойчивостта на износване, подходящи за среди със сгъстен въздух с по-високо съдържание на влага или лека корозивност.
