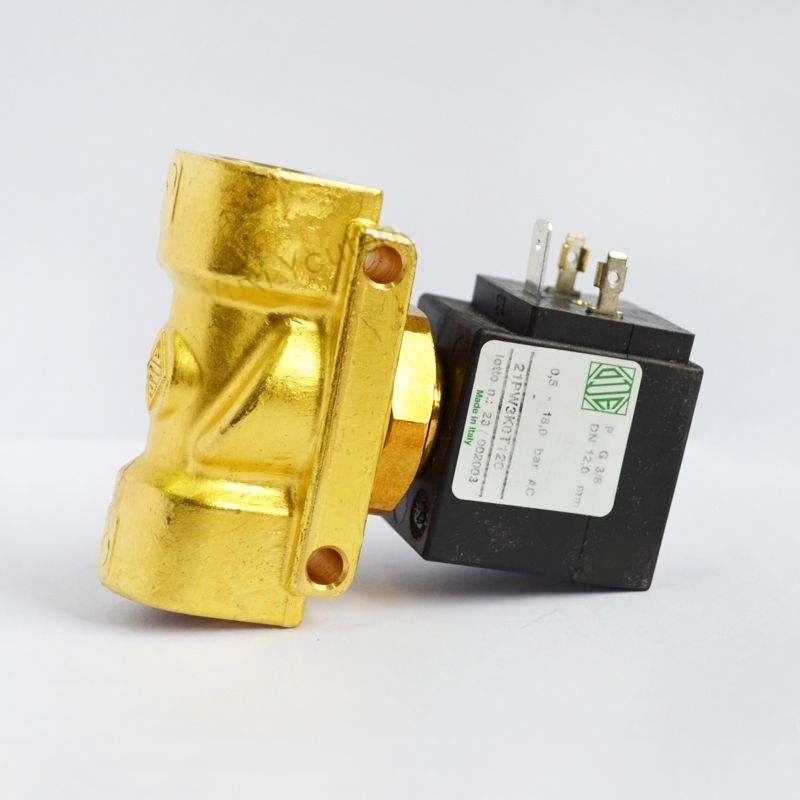

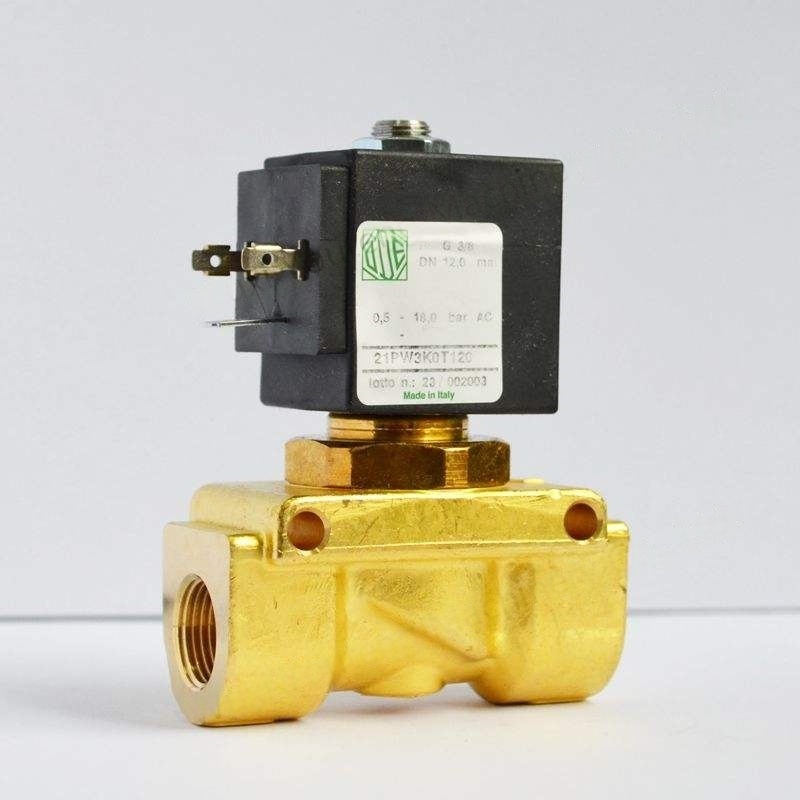

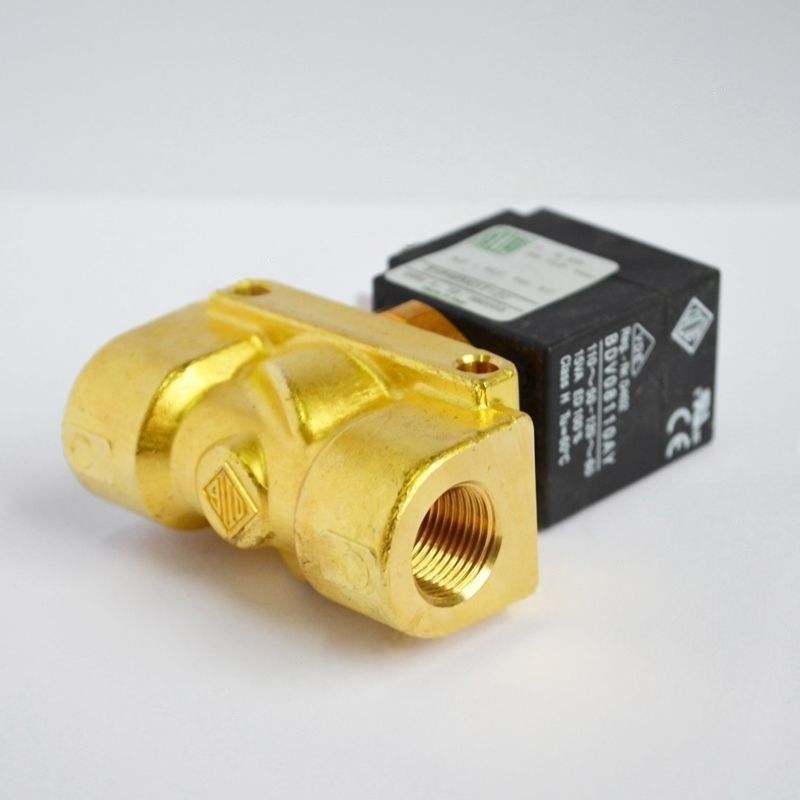

Atlas Copco Inverter Solenoid Valve GA37VSD Metal Model 1089058009 за индустриални компресори

Основни функции и цели

Динамично регулиране на налягането

Въздушният компресор с променлива честота регулира скоростта на двигателя в реално време според търсенето в края на газа, докато соленоидният клапан на променливата честота реагира синхронно на сигналите на системата за управление. Чрез регулиране на обема на всмукване (като контролиране на степента на отваряне на всмукателния клапан) и обема на връщането на маслото, налягането на системата винаги се поддържа в рамките на зададения диапазон, като се избягват колебанията на налягането, причинени от вариациите на натоварването.

Превключване на зареждане / разтоварване

Когато търсенето на газ се промени, соленоидният клапан получава инструкции от контролера на променливата честота и бързо превключва състоянието на клапана:

При зареждане се отваря входящият канал, за да може въздухът да влезе в камерата за компресия;

Когато се разтовари, всмукателният или вентилационният канал е затворен, намалявайки ненужната консумация на енергия.

Спомагателен контрол за разделяне на маслени газове

При променливи честотни компресори от променлива честота някои соленоидни клапани се използват за контрол на потока на връщането на маслото на разделител на масления газ, за ​​да се гарантира, че циркулацията на смазващото масло съответства на процеса на компресия, подобрявайки ефективността на разделянето на масления газ.

Връзка за безопасност

Свързани със сензори за налягане, температурни сензори и др., Когато в системата възникнат ненормални условия като свръхналягане или свръх температура, соленоидният клапан може бързо да реагира чрез отрязване на входа или отваряне на релефния клапан, за да защити безопасността на оборудването.

Структура и характеристики

Бърза реакция: Използвайки високочестотно електромагнитно задвижване, времето за превключване на клапана е кратко (обикновено в обхвата на милисекунда), способен да отговаря на изискванията за бързо регулиране на скоростта на променливата честотна система.

Устойчив на средата: Материалът на тялото на клапана е предимно мед или неръждаема стомана, а уплътняващите компоненти използват устойчив на масло и устойчив на температура каучук (като нитрилен каучук, флуороруб), способен да се адаптира към работната среда на сместа от маслени газове във въздушния компресор.

Адаптивност: Спецификациите на напрежението са предимно DC24V (съвместими с контролера на променливата честота), размерът на интерфейса е проектиран според модела на въздушния компресор, за да се гарантира запечатана връзка с тръбопровода.

Дизайн на ниска консумация на енергия: Някои приемат енергийно пестене на намотки, за да намалят консумацията на енергия по време на дългосрочно захранване, в съответствие с концепцията за енергоспестяване на променливата честотна система.

Често срещани грешки и поддръжка

Заседнали или неизправност

Причини: Маслото и примесите в сгъстения въздух се прилепват към ядрото на клапана или седалката на клапана, което води до това, че клапанът не се отваря или затваря нормално; Стареене на бобината или свободно окабеляване.

Лечение: Разглобете и почистете ядрото на клапана и седалката на клапана, отстранете примесите; Проверете стойността на съпротивлението на намотката (обикновено тя трябва да бъде в номиналния диапазон), поправете окабеляването или сменете бобината.

Изтичане

Причини: Компонентите за уплътняване се износват или възрастта, или уплътнителните повърхности на ядрото на клапана и седалката на клапана са надраскани.

Лечение: Сменете уплътняващите компоненти на уплътняването на маслото, смилайте и поправете уплътнителната повърхност (в тежки случаи сменете тялото на клапана).

Забавяне на отговора

Причини: Нестабилно напрежение на захранване или умора на вътрешната пружина в тялото на клапана.

Обработка: Проверете линията за захранване, за да се уверите, че напрежението отговаря на изискванията; Сменете възрастната пружина.
