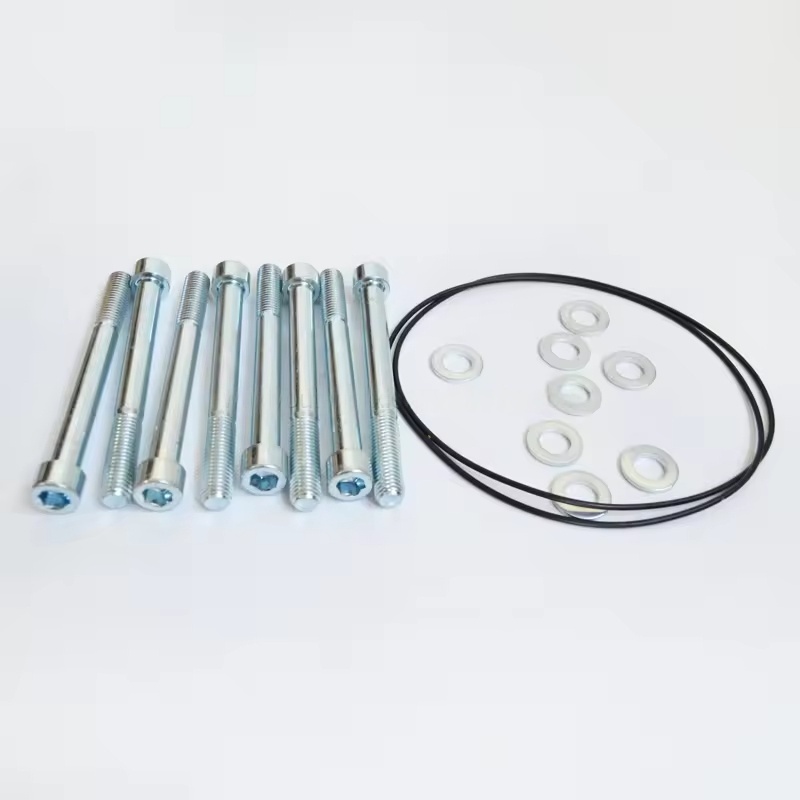

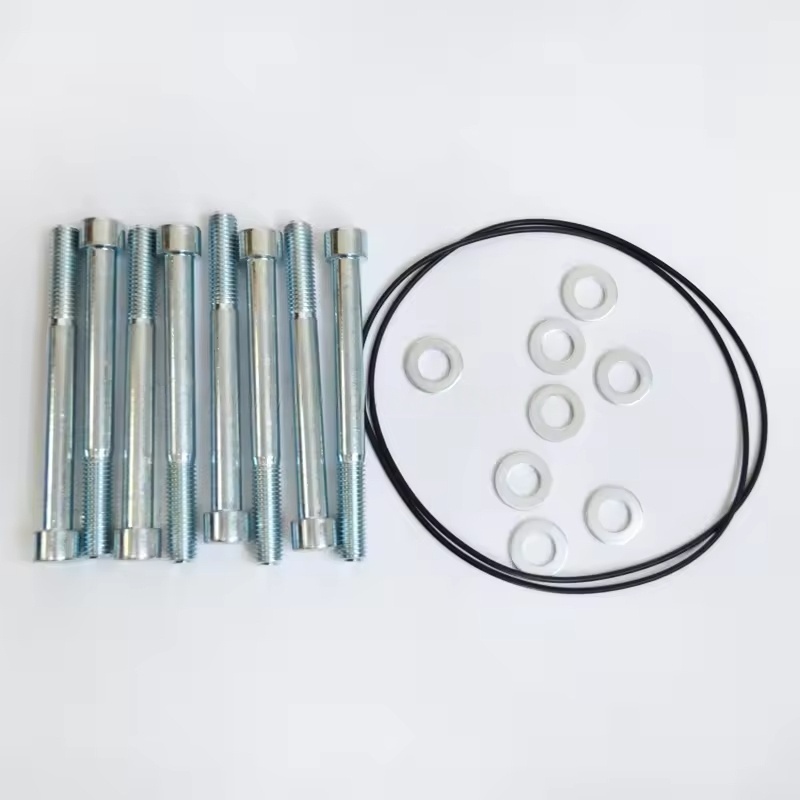

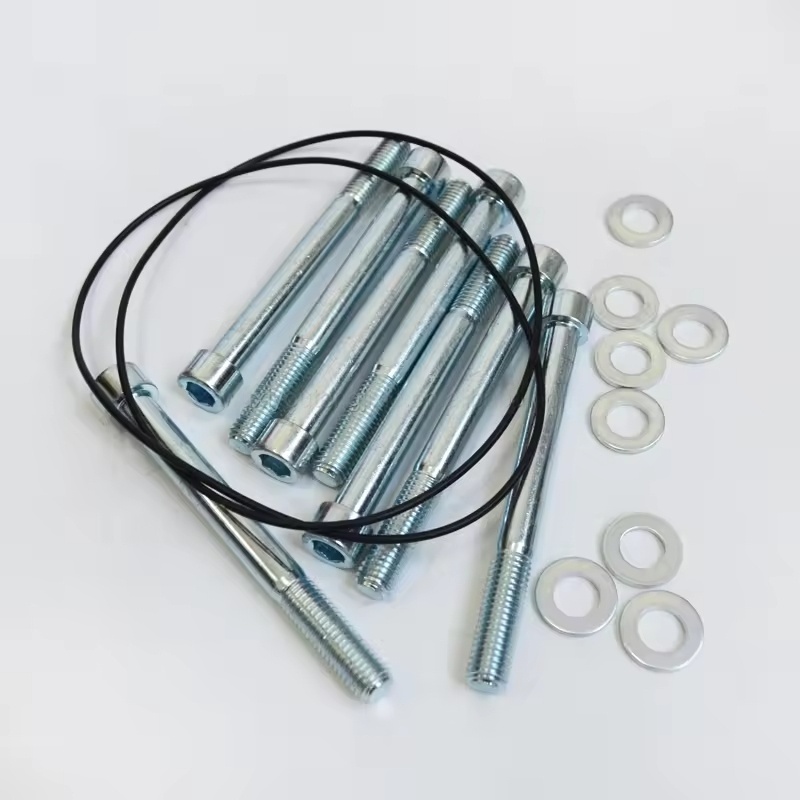

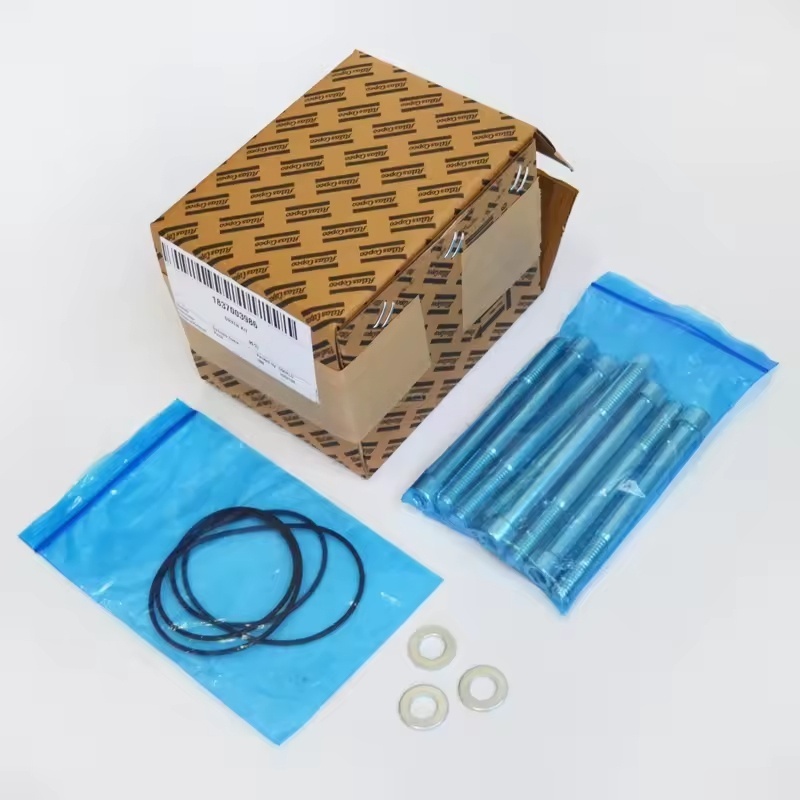

Оригинален Atlas Copco1837003986 комплект за сушилня за въздушен компресор

Основните компоненти на адсорбционната сушилня Atlas Copco (като серията DD/CD) са:

Двойни адсорбционни кули

Основните компоненти обикновено са две успоредно устойчиви на налягане кули, пълни с високоефективни адсорбенти (като молекулни сита, активиран алуминиев оксид), редувайки се между адсорбцията (изсушаващ сгъстен въздух) и регулиране (премахване на влагата), осигурявайки непрекъснато захранване на въздуха.

Група за контрол на клапана

Включва соленоидни клапани, пневматични клапани и др.

Система за регенерация

Atlas Copco нагревател (за някои модели): Използва се за нагревателния елемент в „гореща регенерация“, осигуряваща топлина за регенерация на адсорбентите (като електрически нагреватели), подобрявайки ефективността на регенерацията.

Дроселовият клапан / поток: контролира потока и налягането на регенерационния газ, като гарантира ефекта на регенерация, като същевременно намалява загубата на компресия на въздуха.

Изпускателен заглушител

Инсталиран на изпускателния порт за регенерация, той намалява шума от отработените газове и отговаря на изискванията за опазване на околната среда.

Филтър

Предварително филтър (отстраняване на масло, прах) и след филтър (отстраняване на прах от адсорбента), защита на адсорбента и подобряване на качеството на изхода. Система за управление

Тя включва PLC контролери, сензорни екрани (за някои модели), сензори (налягане, температура) и т.н., за да се постигне автоматична работа, мониторинг на състоянието и аларма за неизправности.

Дренажно устройство

Той изхвърля кондензатната вода, генерирана по време на процеса на регенерация на адсорбционната кула.

II. Компоненти на хладилната сушилня (като FD серия)

Предварително охлаждане / изпарител

Обикновено ефикасен топлообменник на плочата. Предварителното охлаждане се използва за възстановяване на топлината на студения въздух и намаляване на температурата на всмукателния въздух; Изпарителят директно охлажда сгъстения въздух през хладилния агент, причинявайки кондензиране на водните пари.

Хладилен компресор

Ядрото на хладилната система, използвайки ефективен компресор (като тип Vortex), за да осигури непрекъснат капацитет за охлаждане.

Кондензатор

Той е или с въздушно охлаждане, или с водно охлаждане, превръщайки хладилния агент от газообразно в течно състояние и освобождава топлина.

Разширителен клапан / капилярна тръба

Контролира потока на хладилния агент и намаляването на налягането, като гарантира ефективно изпаряване и усвояване на топлината на хладилния агент в изпарителя.

Сепаратор на въздушна вода

Отделя течната вода, генерирана след изстипването на сгъстения въздух, обикновено използва центробежен или преграден дизайн.

Автоматично дренажно устройство

Той изхвърля кондензатната вода, събрана от сепаратора, предимно електронен или плаващ тип, като гарантира задълбочен дренаж и без изтичане на сгъстен въздух.

Филтър

Предварително филтър (отстраняване на масло и прах) защитава сушилнята, а някои модели съдържат след филтър за по-нататъшно пречистване на въздуха. Система за управление

Тя включва контролери на температурата, превключватели на налягането, индикаторни светлини и др., За наблюдение на температурата и налягането на хладилната система и постигане на автоматична начална защита и защита от неизправности.

Iii. Общи спомагателни компоненти

Манометър / термометър: Показва налягането и температурата на входа и изхода в реално време, улеснявайки мониторинга на работата.

БЕЗОПАСНО КЛАВА: Автоматично освобождава налягането, когато налягането на системата надвишава границата, като гарантира безопасността на оборудването.

База / рамка: Интегрира всички компоненти за лесна инсталация и поддръжка.
