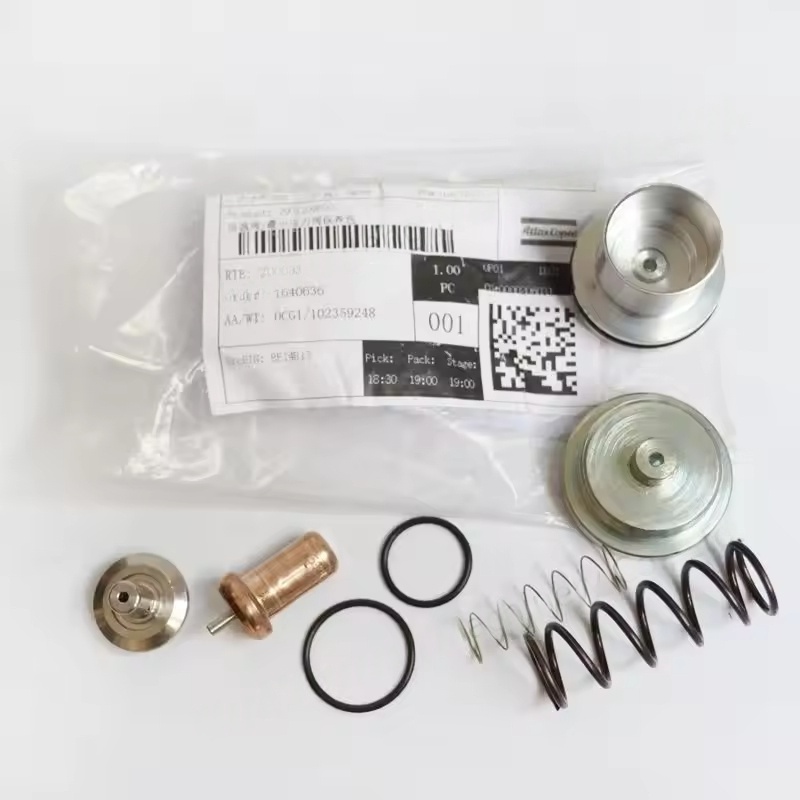

2901109500 Atlas Copco Oil Injected Screw Air Compressor Kit Therm MPV C40 Оригинал

Основните функции на Atlas Copco MPV C40

Установяване на минималното налягане на системата

След стартиране на компресора, MPV C40 остава затворен, докато налягането в сепаратора на масления газ достигне минималното налягане (обикновено 4-5 бара), което след това ще се отвори, за да се гарантира, че смазващото масло може да циркулира гладко (избутано в основното лагер и повърхността на свързване на ротора чрез разликата в налягането), като се избягва лошото смазване поради недостатъчно налягане.

Функция за термично управление

В сравнение с обикновените клапани за минимално налягане, MPV C40 с постоянна температура интегрира елемент на температура, който може автоматично да регулира отвора на клапана или времето на отваряне според температурата на сгъстения въздух, оптимизирайки ефективността на разделянето на масления газ:

При ниски температури (като студен старт) той забавя отварянето, за да помогне на системата бързо да се загрее и да намали генерирането на кондензатна вода;

При високи температури (като работа с пълно натоварване), той точно контролира налягането, за да се избегне претоварването на сепаратора на масления газ.

Защита на системата за раздяла с нефт-газ

Предотвратяване на обратния поток на сгъстен въздух от тръбопровода надолу по веригата обратно към сепаратора на масления газ, когато компресорът се разтовари или се изключи, за да се избегнат анормални колебания в нивото на маслото или обратното въздействие на смесения газ от нефт и газ върху елемента за разделяне (като например ядрото на маслото) и удължава живота му.

Стабилно налягане надолу по веригата

След като се активира, той може стабилно да изходно налягане, намаляване на колебанията на налягането, причинено от натоварването/разтоварването на компресора, и гарантира стабилността на оборудването, използващо надолу по веригата.

Atlas Copco MPV C40 Структура и принцип на работа

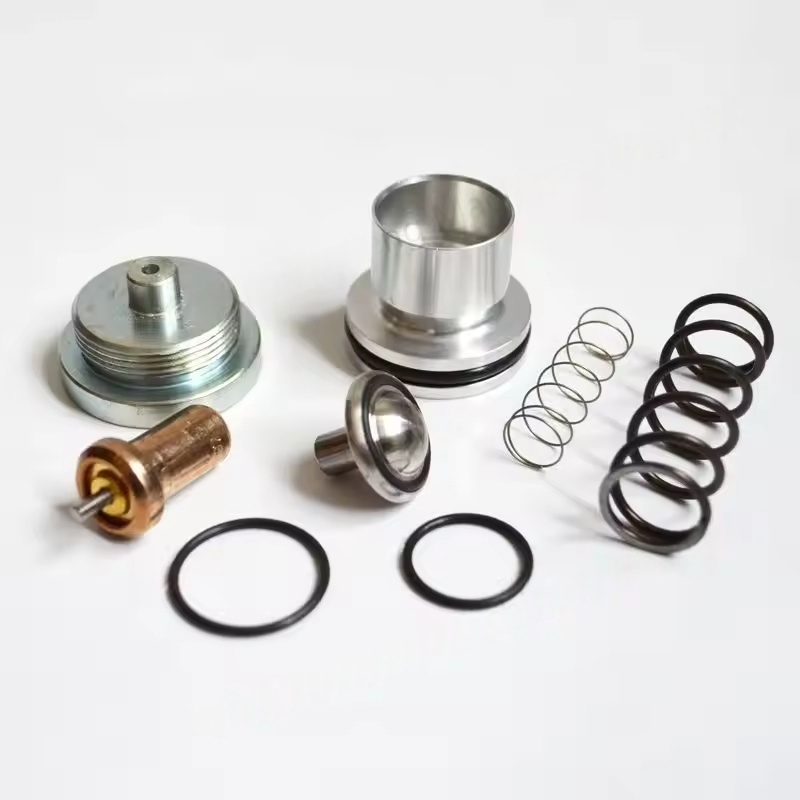

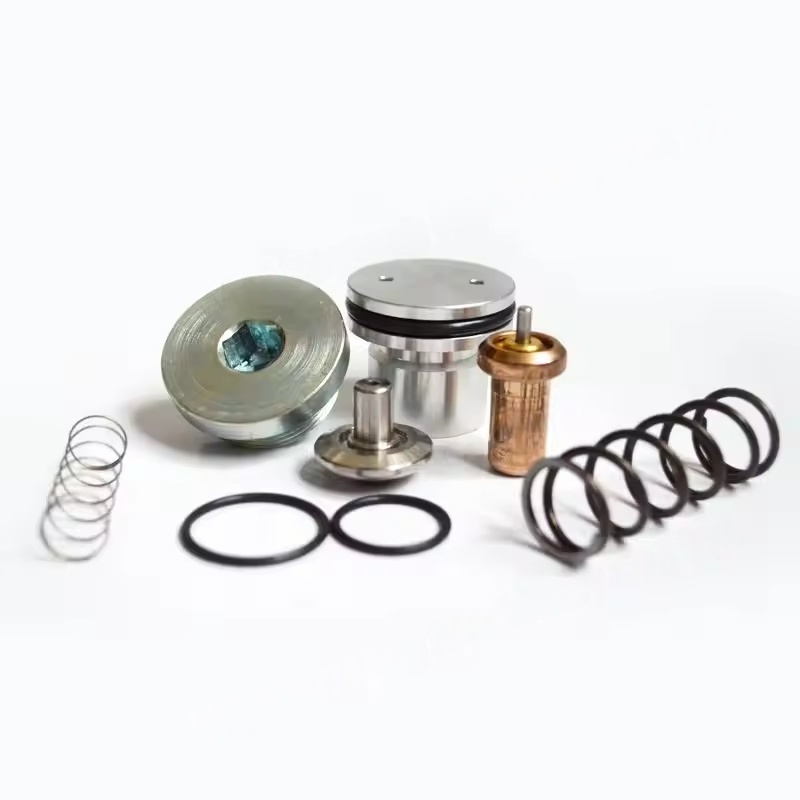

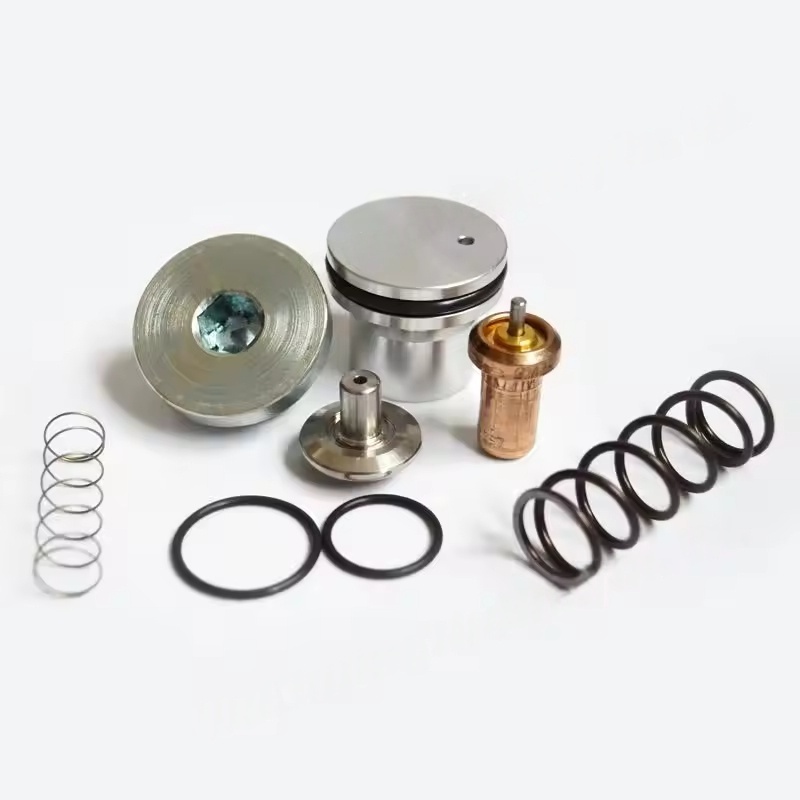

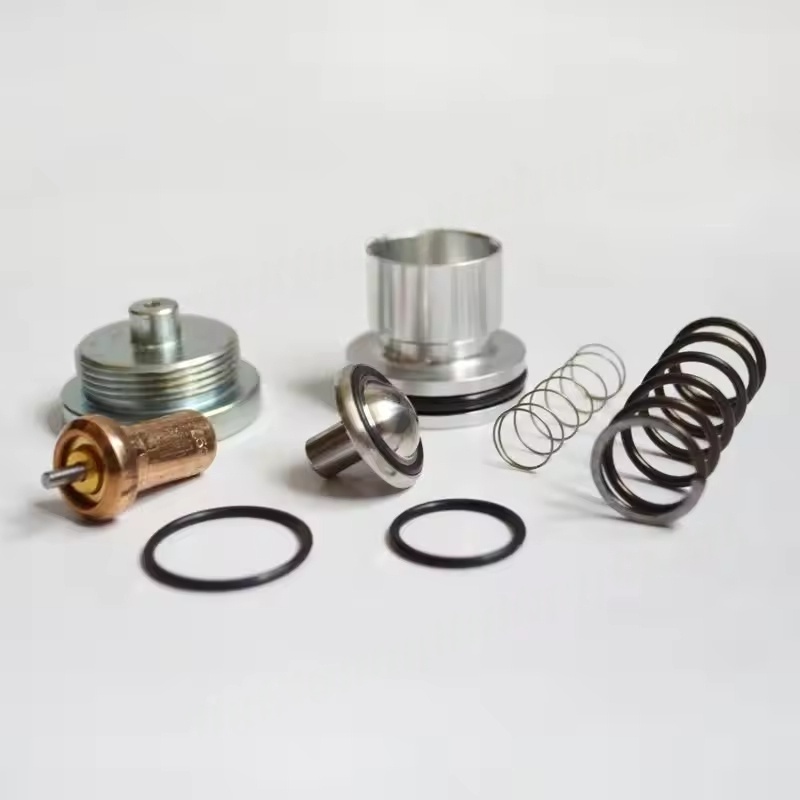

Основна структура: Съставена от корпус на клапана, ядро ​​на клапана, пружина, температурен сензор (блок за управление на постоянна температура), уплътнения и др., Обикновено инсталирани между изхода на сепаратора на масления газ и тръбопровода на системата.

Atlas Copco MPV C40 Работна логика:

Етап на стартиране: Пружинната сила кара ядрото на клапана да се затваря и налягането в сепаратора на масления газ постепенно се увеличава;

Atlas Copco MPV C40 достига до зададеното налягане + температурно състояние: Клапанът ядро ​​преодолява силата на пружината да се отвори, а сгъстният въздух навлиза в системата надолу по веригата през изхода;

Atlas Copco MPV C40 Изключване / разтоварване: Ядрото на клапана се затваря под действието на пружинната сила, блокирайки обратния поток.
